二次接線圖是由二次設備所組成的低壓回路。它包括交流電流回路、交流電壓回路、斷路器控制和信號回路、繼電保護回路以及自動裝置回路等。二次接線圖是由二次設備的圖形符號和文字符號，表明二次設備互相連接的電氣接線圖。在實際工作中，二次接線圖不但常常遇到，而且數量較多，對它必須充分了解。

二次接線圖的分類

二次接線圖可分為原理圖和安裝圖兩大類，其中原理圖分為歸總式原理圖、展開式原理圖，安裝圖分為屏面布置圖、屏后接線圖。

（1）原理圖

凡表示動作原理的二次接線圖統稱為原理圖。由于元件的表示方法不同，原理圖包括：

a、歸總式原理圖，即各元件在圖中是用整體形式來表示，如電流繼電器的表示圖形中，下面是線圈，上面是閉合或斷開有關直流回路用的觸點。

b、展開式原理圖，就是將各元件分解為若干部分，例如：上述電流繼電器便分成線圈和觸點兩部分。它們在圖中并不位于一起，而是分散在有關回路中。

（2）安裝圖

根據安裝施工的要求，將二次設備的具體位置和布線方式表示出來的圖形稱為安裝圖。

安裝圖包括屏面布置圖和屏后接線圖。屏面布置圖中，各元件的尺寸和相互距離，均要詳細注明，便于在屏上進行安裝。而屏后接線圖系將各元件及回路加上編號，施工時，即按編號進行接線，使用起來非常方便。

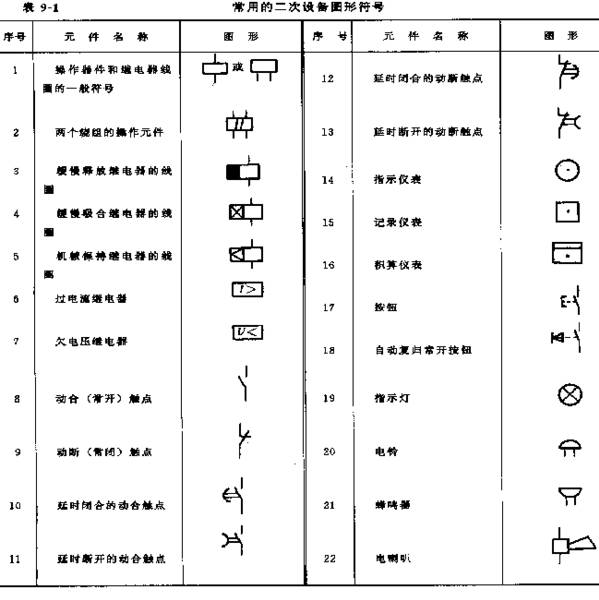

二次接線圖中常用的圖形符號

 二次接線圖中，為了說明各元件的連接狀況，每個元件須用具有一定特征的圖形和文字符號表示出來，以免發生混淆。如電流繼電器文字符號為LJ;時間繼電器文字符號為SJ;試驗按鈕文字符號為YA; 起動按鈕文字符號為QA;停止按鈕文字符號為TA等。

歸總式原理圖

習慣上常把歸總式原理圖簡稱為原理圖。歸總式原理圖，由于元件為總體形式，看起來比較直觀，并且與一次設備畫在一起，容易了解它們之間的相互關系和作用，便于形成清晰的概念，這種接線圖對于敘述動作原理是有利的。它的缺點是，如果元件甚多時，接線互相交叉顯得凌亂，元件端子及連線均無標號，使用常感不便。

展開式原理圖

展開式原理圖又簡稱展開圖，它完全由另一種形式繪制而成。交流回路與直流回路是互相分開的。在交流回路中，又分為交流電流回路和交流電壓回路。

在展開圖中，繼電器的線圈和觸點是分開的，分別用規定的圖形和文字符號加以注明，容易顯示它們的功能。任何一條回路是由按鈕、觸點、線圈等依電流通過的方向，由左至右，由上而下排列起來，就構成完整的展開圖。在圖的右側，尚有文字說明回路的作用，可進一步幫助了解回路的動作過程。由于展開圖條理清晰，能一條一條分析和檢查，因此，在實際工作中用的最多。

屏面布置圖

屏面布置圖應滿足下列一些要求：

1、凡需經常監視的儀表和繼電器，都不要布置得太高；

2、操作元件，如控制元件、調節開關、按鈕等的高度要適中，使得操作調節方便，它們之間應留有一定的距離，操作時，不致影響相鄰的設備；

3、對于檢查和試驗較多的設備，應位于屏的中部，而且，同一類型的設備應布置在一起，這樣檢查和試驗都比較方便。此外，應力求布置緊湊和美觀。

屏后接線圖

屏后接線圖是現場安裝不可缺少的圖紙，圖中每個設備都編有一定的順序號和代號。設備接線柱上也加有標號。此標號完全與產品上的位置相對應。此外，每個接線柱還注有明確的去向，這種接線圖用于檢查和安裝，遠比原理圖方便得多。

如何看懂電氣原理圖

(1) 直流回路從正極到負極

例如控制回路、信號回路等。從一個回路的直流正極開始，按照電流的流動的方向，看到負極為止。

(2) 交流回路從火線到中性線

例如電流、電壓回路，變壓器的風冷回路。從一個回路的火線（A、B、C相開始，按照電流的流動方向，看到中性線（N極）為止。

(3) 見接點找線圈，見線圈找接點

見到接點即要找到控制該接點的繼電器或接觸器的線圈位置。線圈所在的回路是接點的控制回路，以分析接點動作的條件。見線圈找出它的所有接點，以便找出該繼電器控制的所有接點（對象）。

(4) 利用歐姆定律分析繼電器判斷是否動作

判別的依據是，電壓型線圈的兩端加有足夠大的電壓，電流型線圈的通過兩端加有足夠大的電流。對于電壓型繼電器的線圈回路，當線圈的兩端通過若干個繼電器的接點或電流線圈與分別電源的正、負極貫通，則認為繼電器（接觸器）動作（勵磁），當回路中有短開的接點，或線卷回路串接有比較大的電阻，或者線卷被并接的接點短接時，則認為繼電器（接觸器）不動作（不勵磁）。列如：開關分閘回路，當開關處于合位，分閘線圈的正極端串接有合位繼電器（電阻大），則認為其不動作。當保護跳閘接點閉合，將線圈直接接到電源正極時，則認為分閘線圈動作。對于電流型（如跳閘回路的防跳躍繼電器），當線圈的兩端通過若干個繼電器的接點或電阻較小的線圈與分別電源的正、負極貫通，則認為繼電器（接觸器）動作（勵磁）。當回路中有短開的接點，或線卷回路串接有比較大的電阻，或者線卷被并接的接點短接時，則認為繼電器（接觸器）不動作（不勵磁）。

(5) 看完所有支路

當某一回路，從正極往負極看回路時，如中間有多個支路連往負極，則每個支路必須看完。否則分析回路的就會漏掉部分重要的情況。

(6) 利用相對編號法、回路標號弄清安裝圖與展開圖的接線原理圖中設備的對應關系

核查安裝圖與展開圖的對應關系的主要目的：

第一是檢查安裝圖是否與展開圖相對應。

第二，弄清展開圖中各設備在現場的位置。從安裝圖（如保護屏端子排接線圖）查清某個端子排的端子在展開圖中的位置，則先查出該端子上所在的回路標號，再查對展開圖中回路標號，相同的回路標號即同個回路，即可在展開圖中迅速找到該回路，在展開圖查明它在整個回路中的作用。如手上只有安裝圖或者發現安裝圖與展開圖的原理接線圖無法對應時，則從安裝圖中每個的設備端子上所標的編號，依據相對編號法，查到該所連接的另外設備的端子，然后再查出該端子所連接另外設備，直到查到直流電源的正負極或交流回路的火線和中性線為止。

最后把整個相關的回路都查出來，畫成圖后可分析連接是否符合動作原理。當想弄清展開圖上設備的位置時，則一是利用展開圖上的設備表提供的位置，然后去相應的安裝圖上查對。二是先弄清展開圖中的端子符號，哪些是屏柜端子排的端子、哪些是（保護或自動）裝置的端子，然后直接去可能的屏柜、端子箱中查找。

(7) 識圖特殊問題的解決方法。

a.如何用設備的實際狀態（現場能看到的設備狀態）來描述回路或繼電器的動作條件：先以回路的接點分、合狀態來描述回路的條件，然后根據接點的分、合狀態與設備的狀態的對應關系，替換描述（如用開關機構箱的“遠/近控切換開關”在“遠方”位置來代替“遠/近控切換開關”在遠方控制回路中的接點狀態。必須逐步形成這一能力，否則看圖紙將停留在原始狀態，只能看到接點的分、合和繼電器的是否勵磁，無法與運行中設備狀態的監視和操作結合起來。

b.如何弄清展開圖中的部分采用方框畫法設備與外部其他部分的連接？先查清方框畫法設備的端子編號，然后利用能展示該設備內部接線圖的裝置說明書或廠家圖，在這些圖紙中找到往外部連接的端子編號，再與內部回路連接起來，然后通過往外的連接的端子再與外部回路聯系起來。
