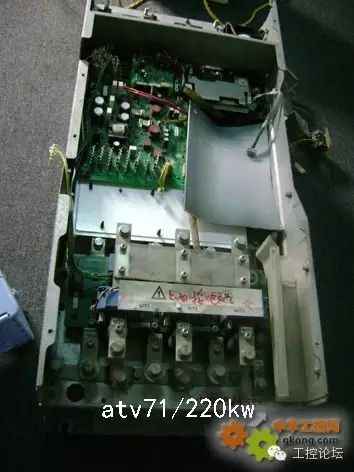

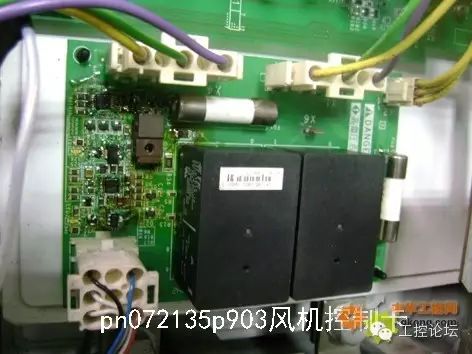

施耐德atv71系列變頻器，大功率的都單獨采用風機控制卡，控制這個德國產的ecofit風機，控制卡型號為PN072135P903。

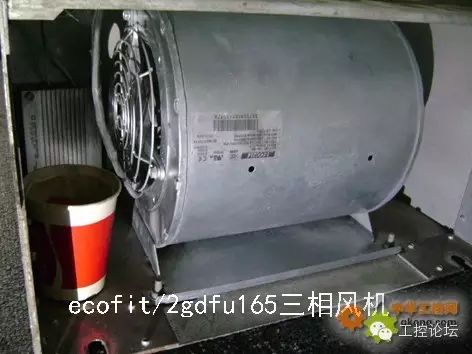

為什么要為風機單獨開發一張控制板呢，道理其實很簡單，ecofit風機采用工業三相電壓直接啟動供電，沒有采取電容耦合式的供電啟動方式。這讓風機的風速流量非常的大。但大家都知道，三相電壓是有相位分布的，相位的順序排列可以導致電機的順時針和逆時針旋轉，ecofit的2gdfu165系列風機采用籠式風葉，為了保證得到最佳的風量和流速，葉片采用了傾斜的設計安裝。這樣的結果是，要得到正確的風速，馬達只能順時針旋轉，反之則風向相反而無風速輸出。

于是相位矯正控制電路就被設計了出來。斯耐德的PN072135P903控制卡的原理大致是這樣的：x1插口是風機供電插口（當然也可以把x4和x1插口互換）經過fu3/fu2相電壓上取得相電壓比較波形。經過電源比較ic比較得出正向電壓——觸發另一個ic——d型觸發器——觸發器觸發端輸出觸發鎖定電壓——再經過電源比較器比較——確定觸發控制板上的一個接觸器（觸發器其實就是相位互換功能，正常情況下只能一個吸合一個開路）。

對一般使用者來說，大多只知道接上進線電壓，變頻器就會得電工作，基本不會去計較相位的排列順序?？刂瓢宓脑砭褪牵绻嚯妷菏琼樞騬/s/t進線的，控制板上的接觸器ry1工作，風機得電正轉，風量輸出。如果相電壓順序r/t/s進線的，控制板經過比較，控制ry2接觸器工作，風機同樣得電正轉，風量輸出。

ecofit的2gdfu165/164系列風機的三相一般以三種顏色區分相電壓。另外兩根相同顏色的線為溫度控制線。從主電源板上過來的控制電壓+15v，屬于熱地電源，和風機相電壓相通。接觸器的控制電壓是串聯在風機溫度電阻上的，也就是說，風機溫度過高或溫度傳感器出了故障，風機馬達照樣不工作。這是你看上面的led1指示燈亮，風機不轉，你就要考慮是不是風機溫度傳感器出了問題了。
