一、低壓電器

1、定義

電器： 凡是能對電路進行切換、控制、保護、檢測、變換和調節的元件。

高壓電器： 指額定電壓為1000V及以上的電器。

低壓電器： 指工作在交流電壓1200V、直流1500V及以下電器。

2、分類

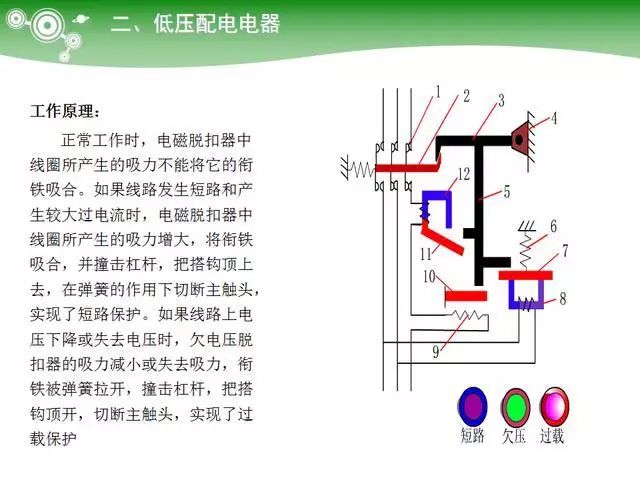

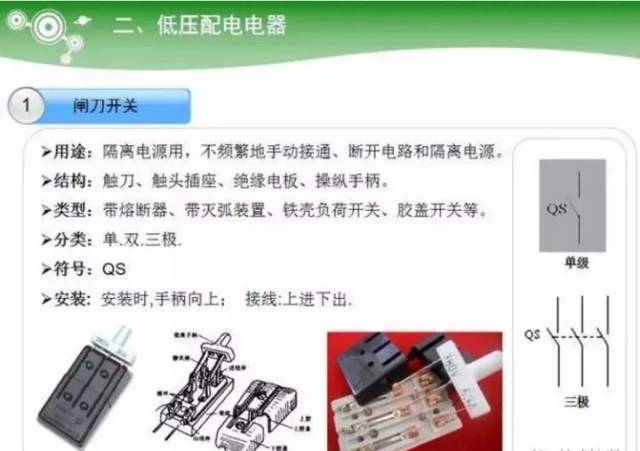

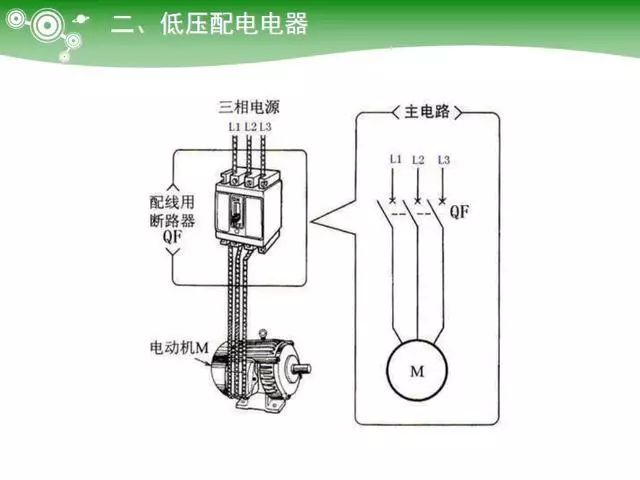

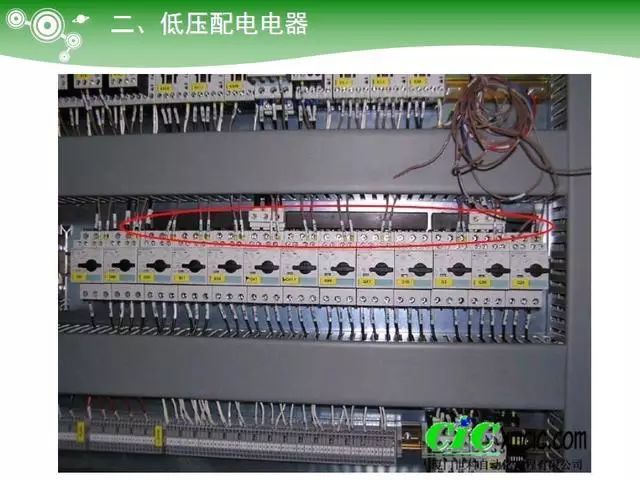

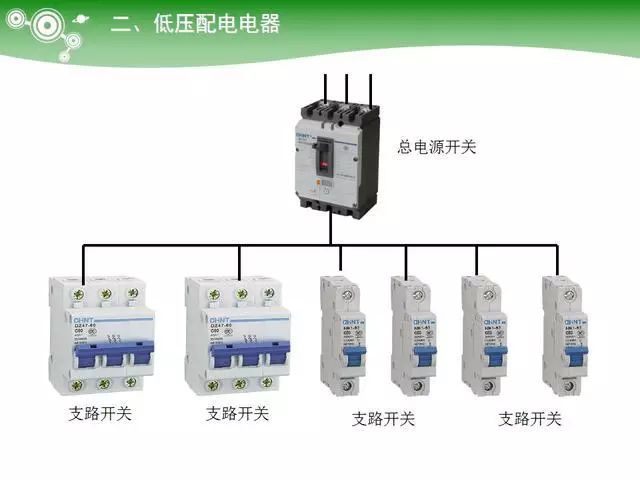

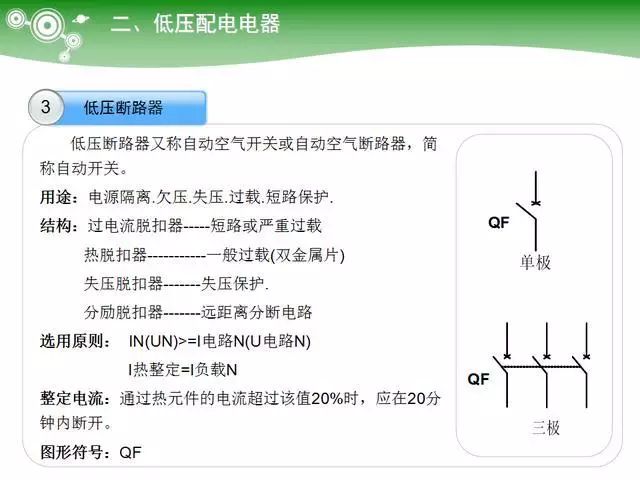

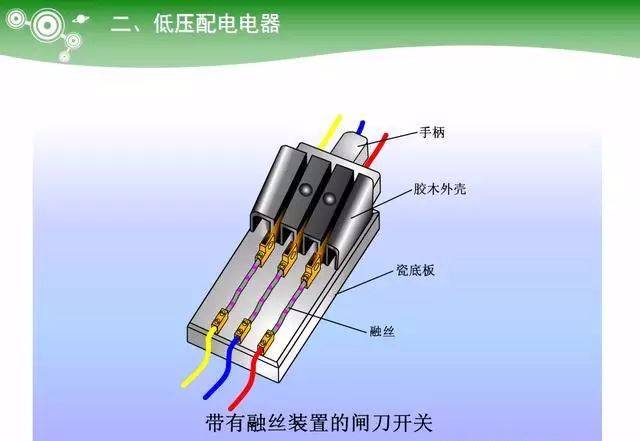

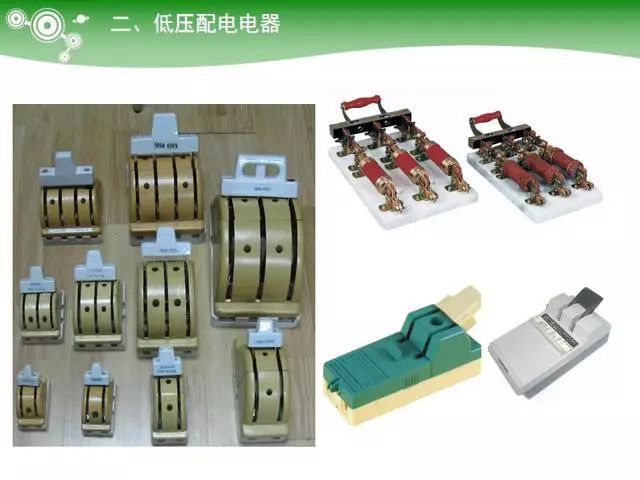

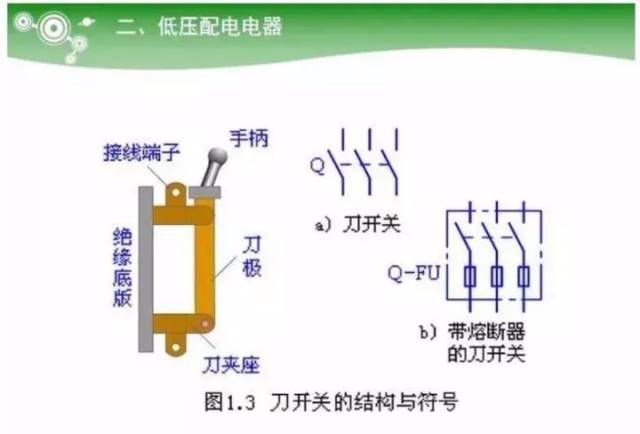

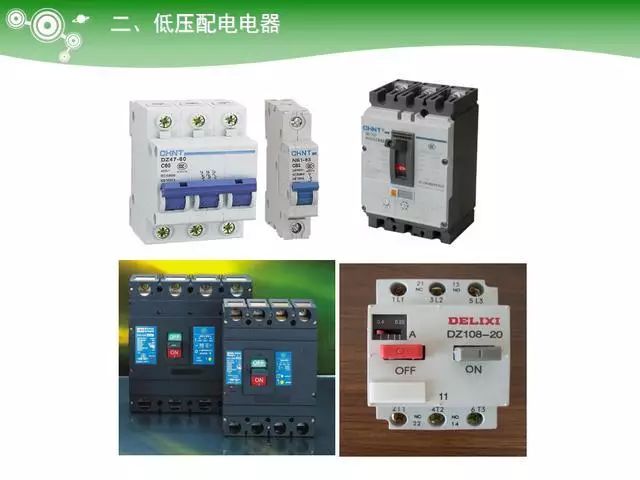

低壓配電電器:用于供電，如刀開關、斷路器等；

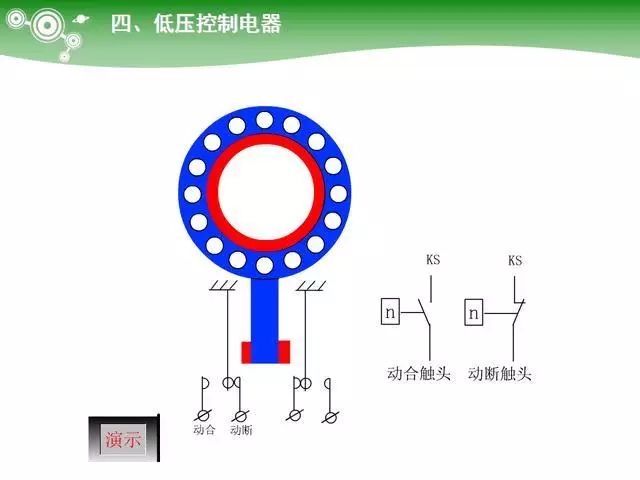

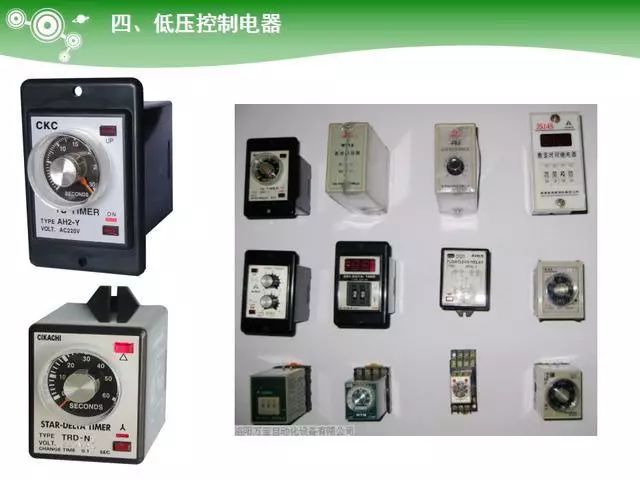

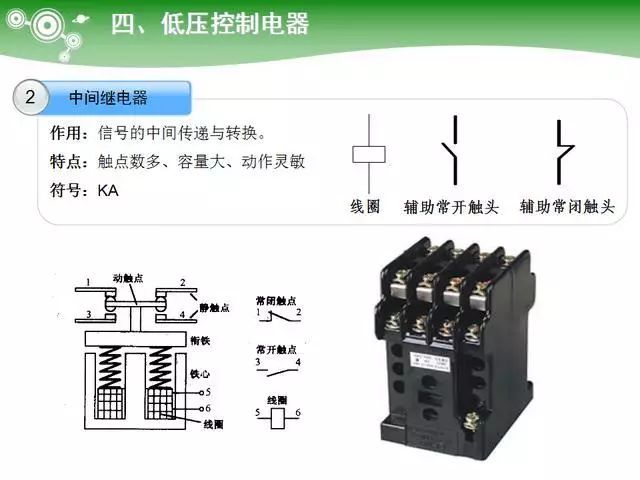

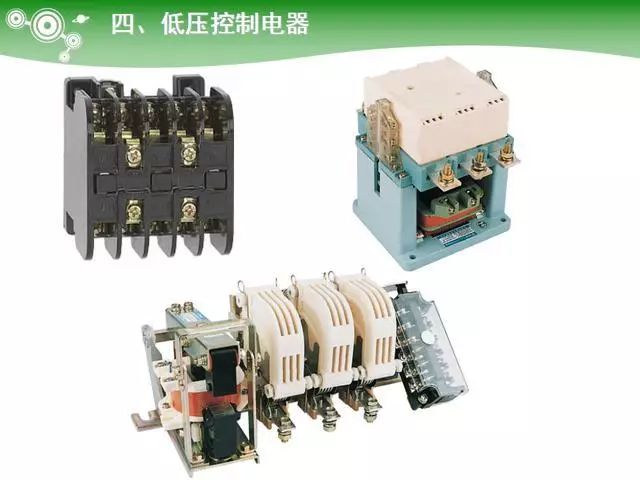

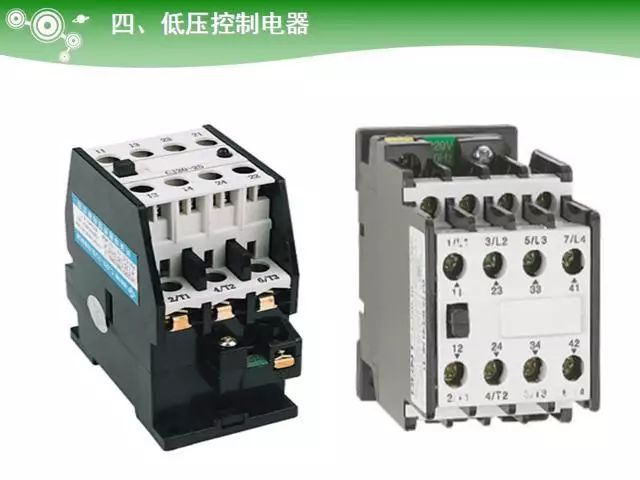

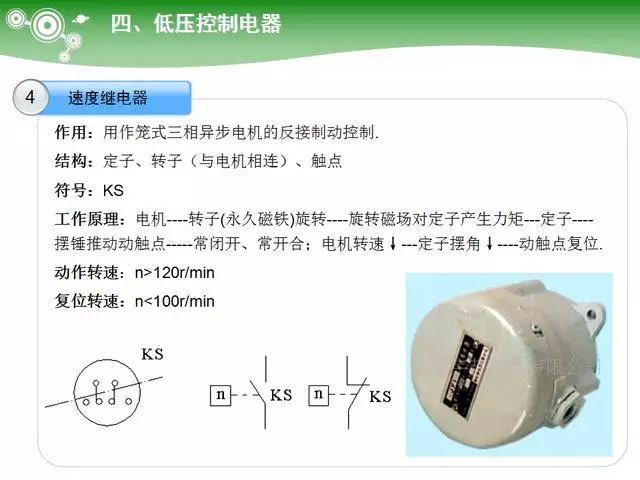

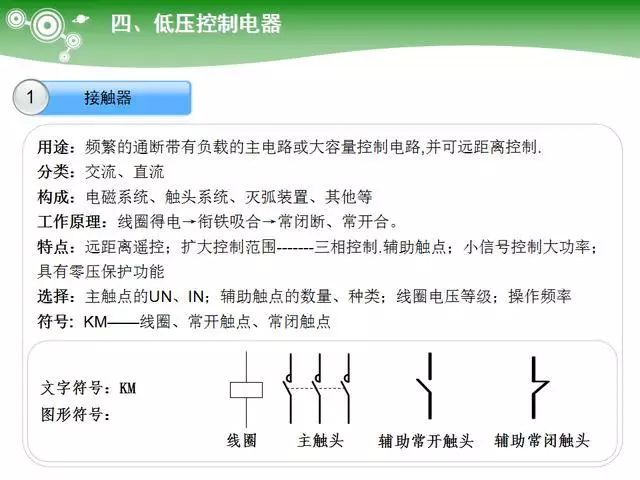

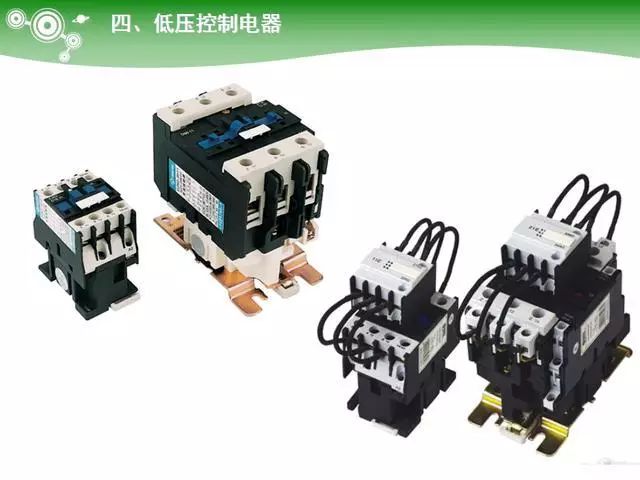

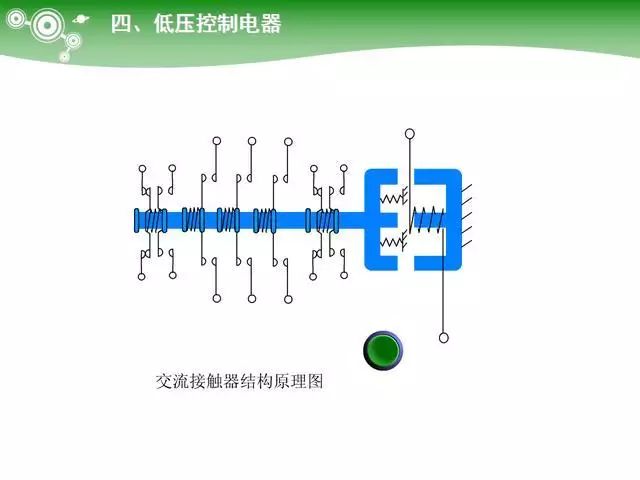

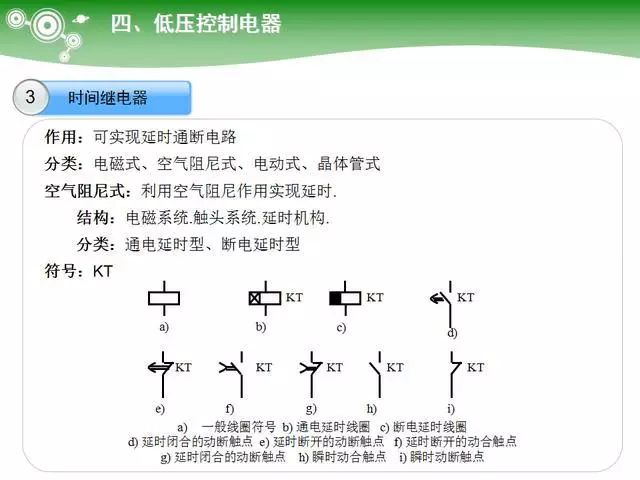

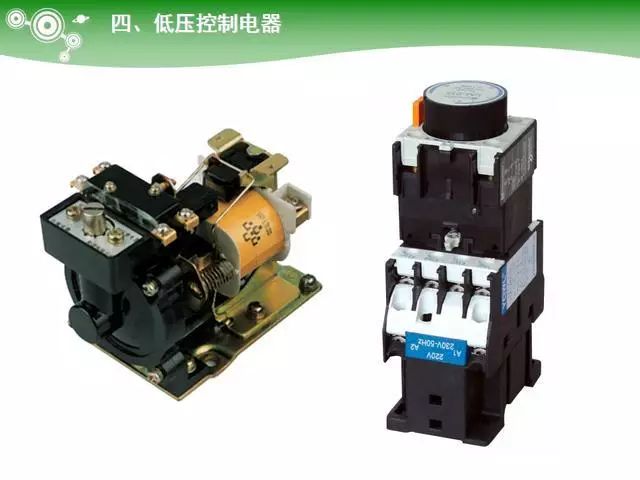

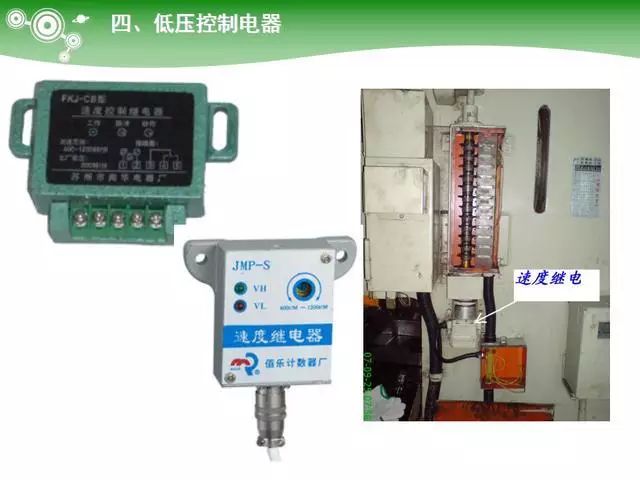

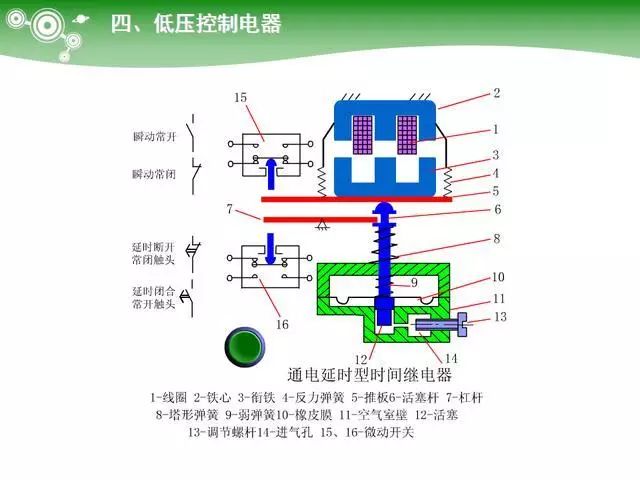

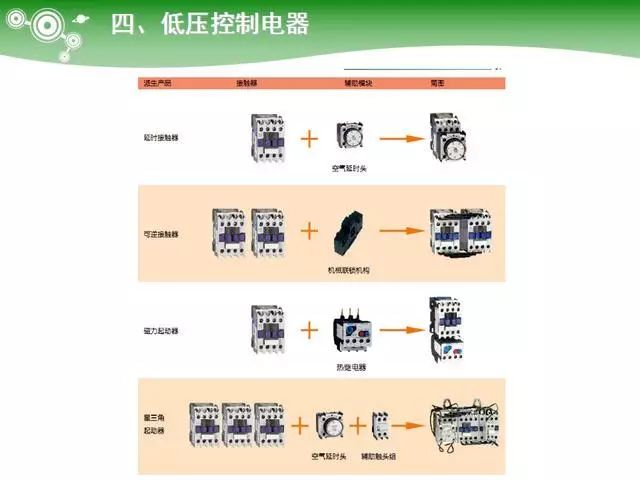

低壓控制電器:用于控制，如接觸器、繼電器、控制器等；

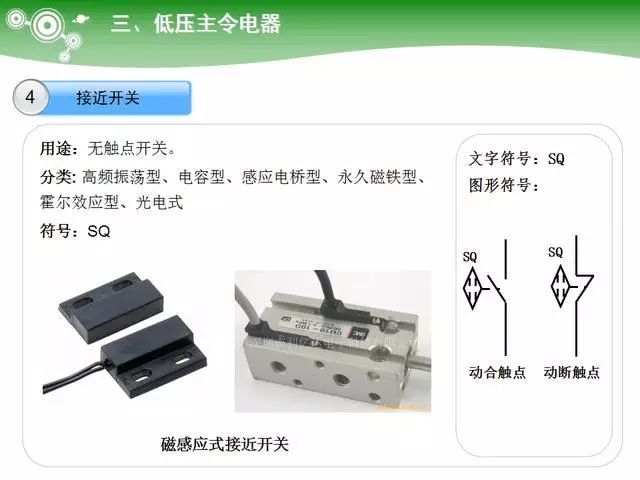

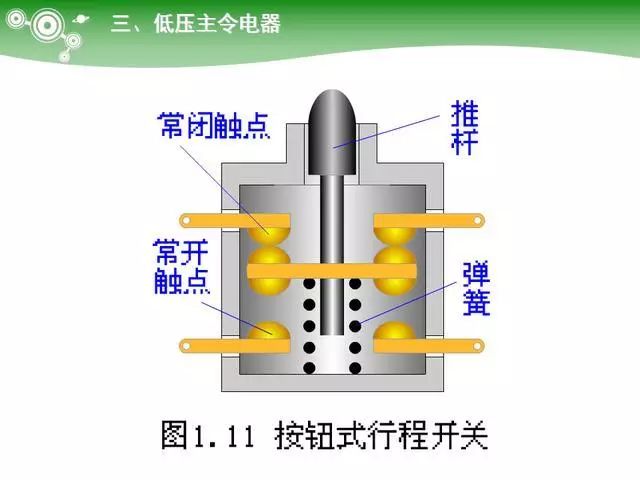

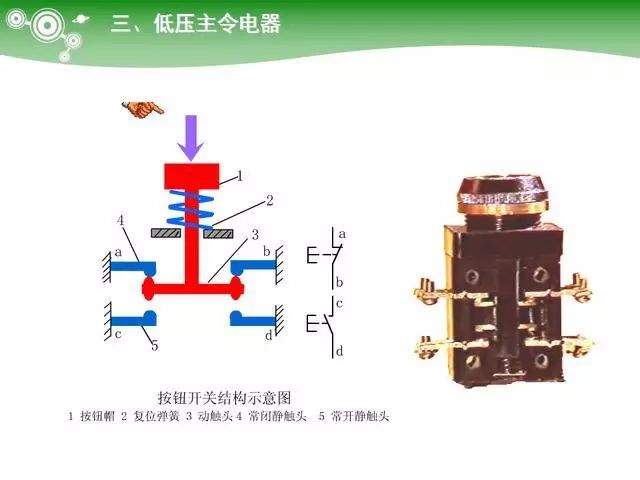

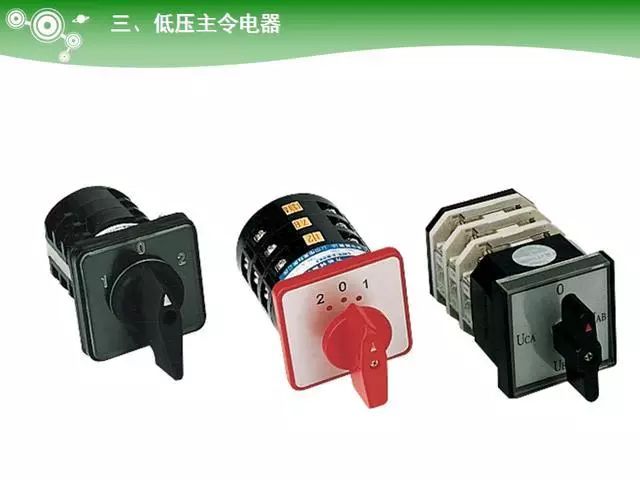

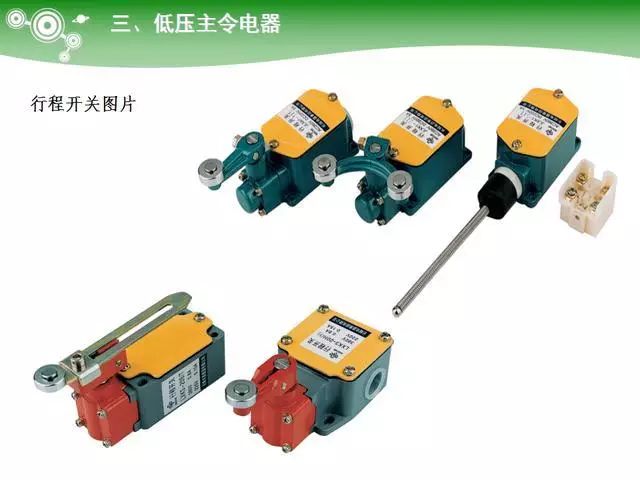

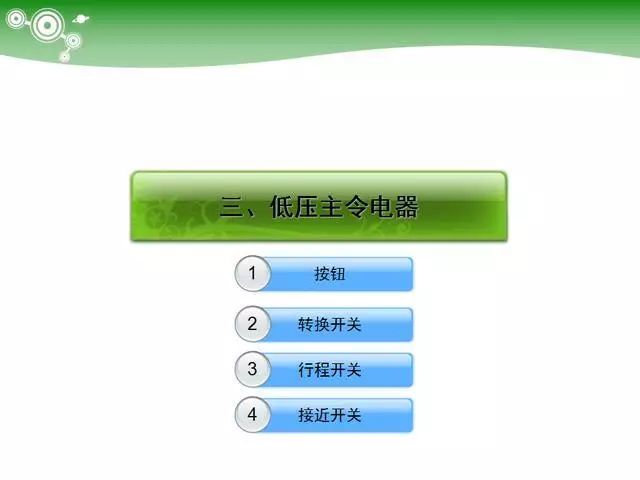

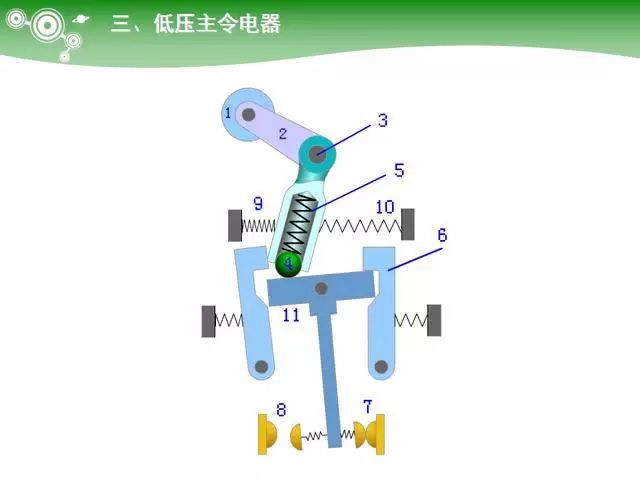

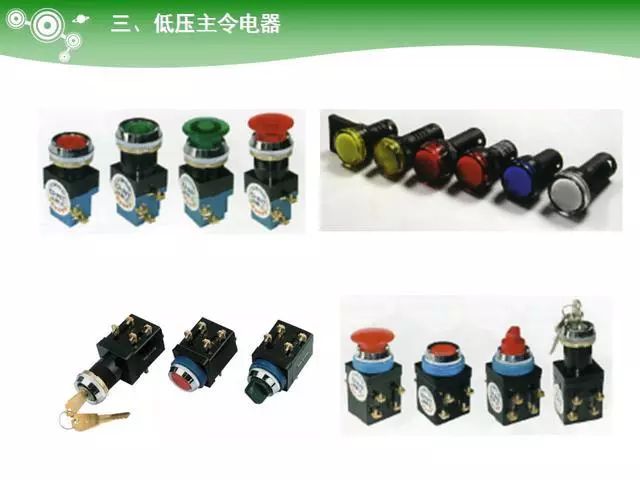

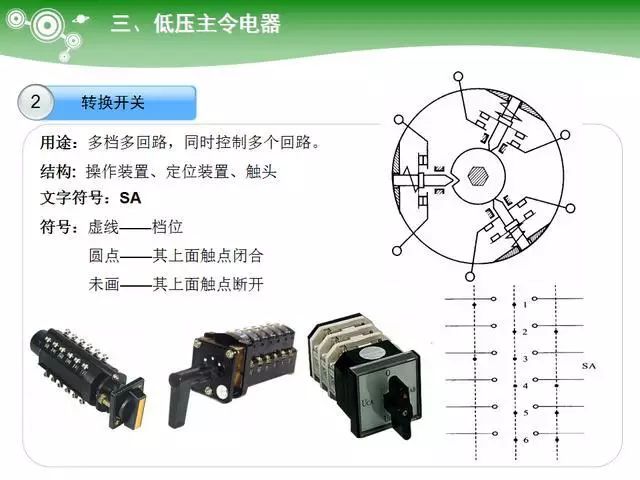

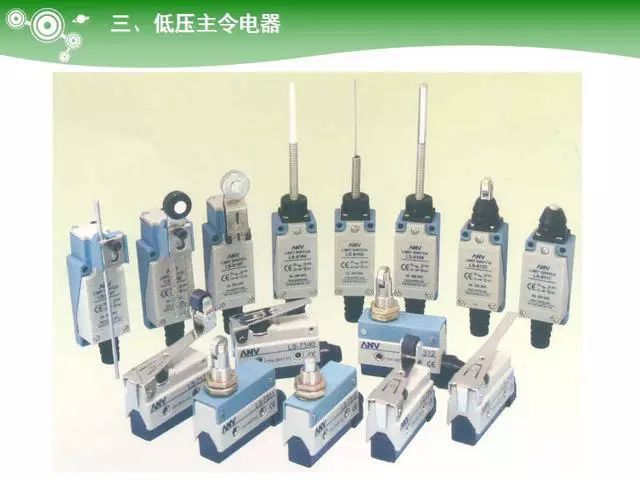

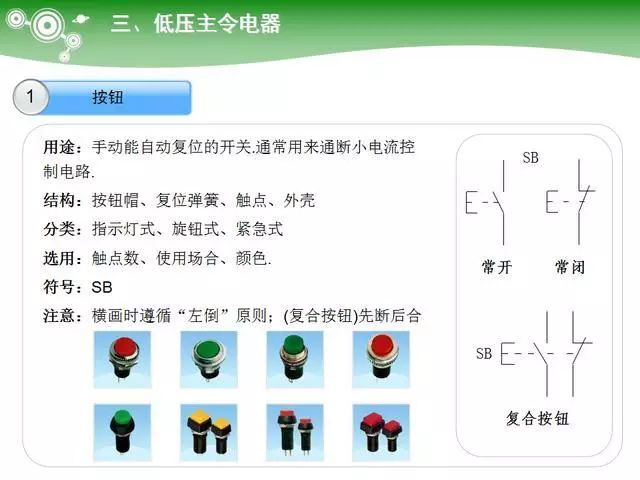

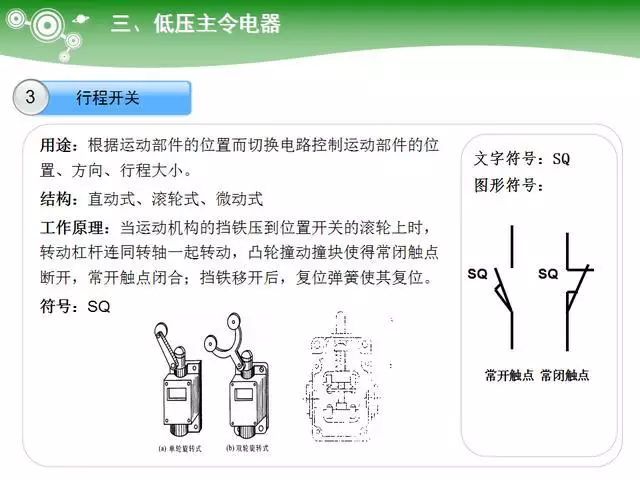

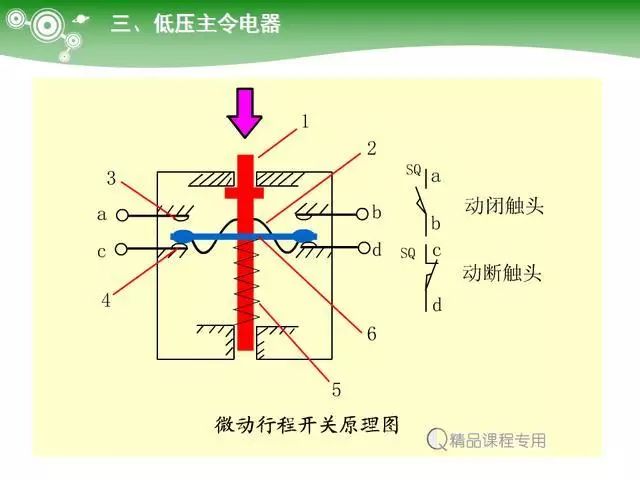

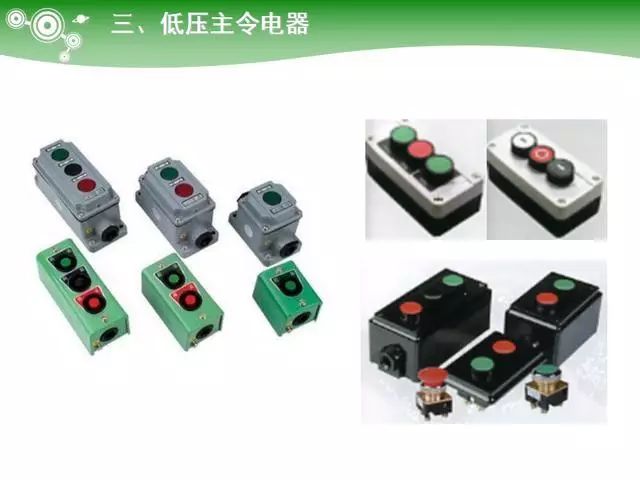

低壓主令電器:用于發送控制指令，如按鈕、主令開關、行程開關和萬能轉換開關等；

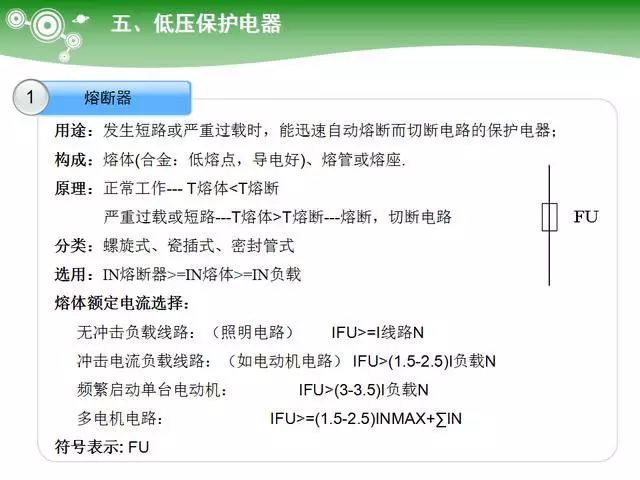

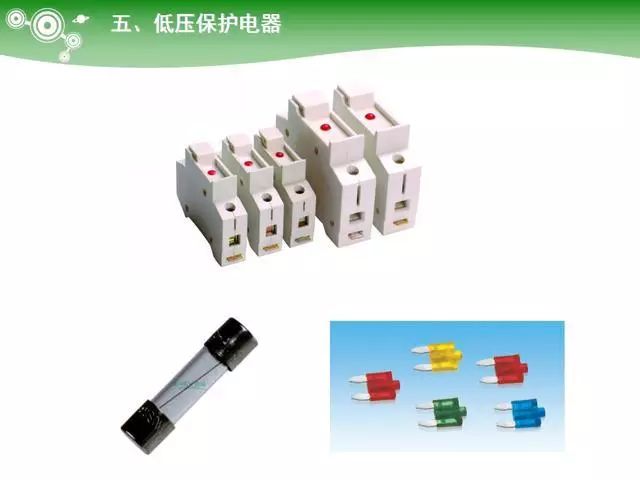

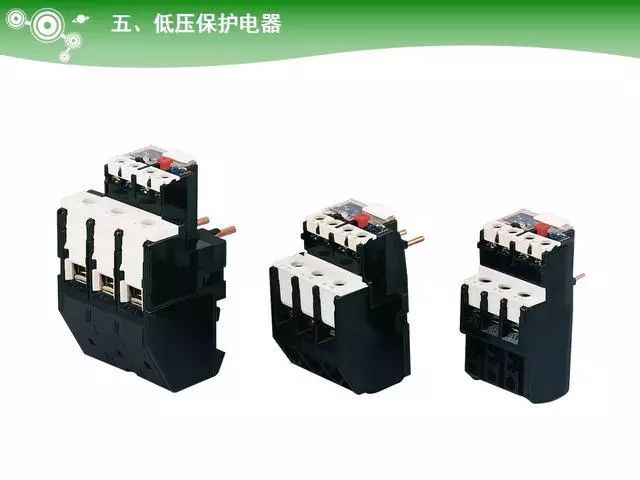

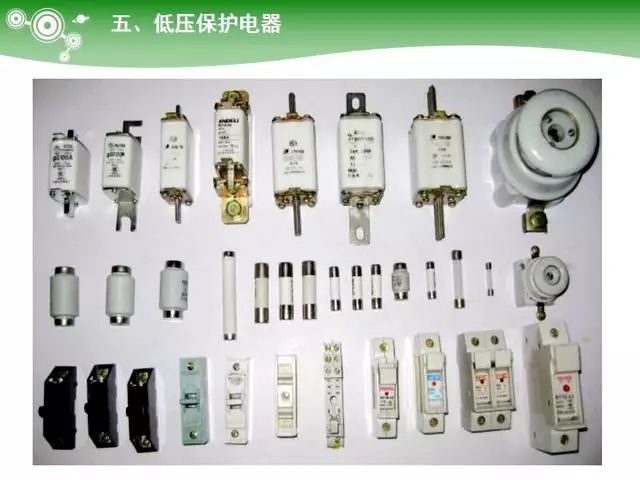

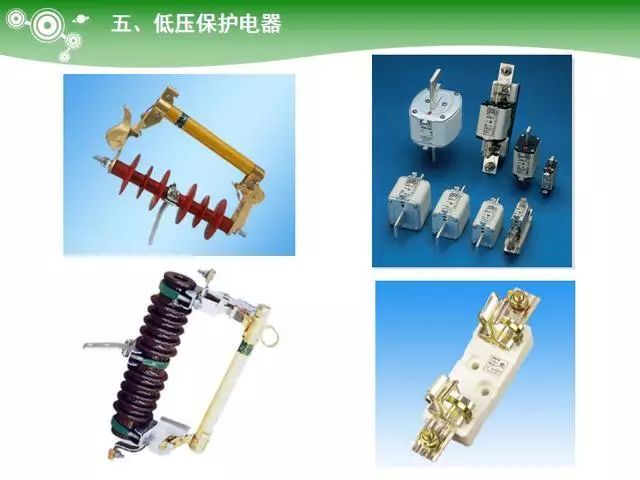

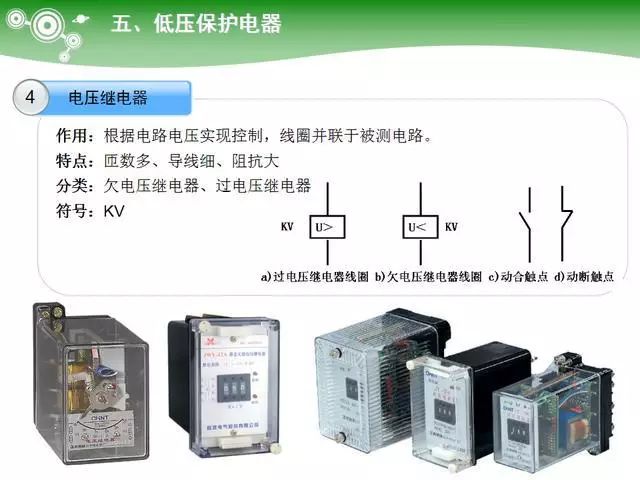

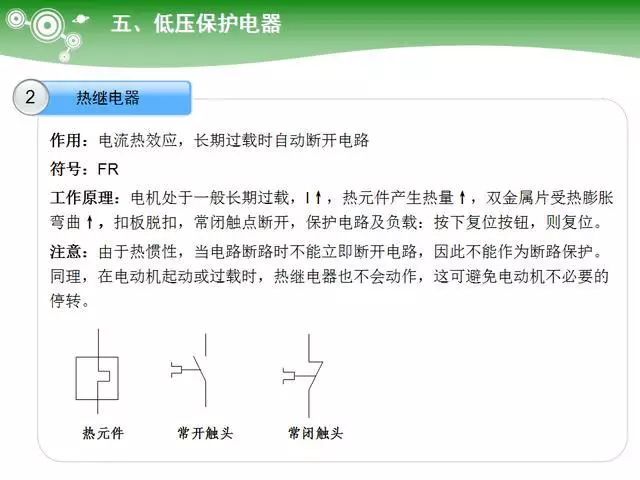

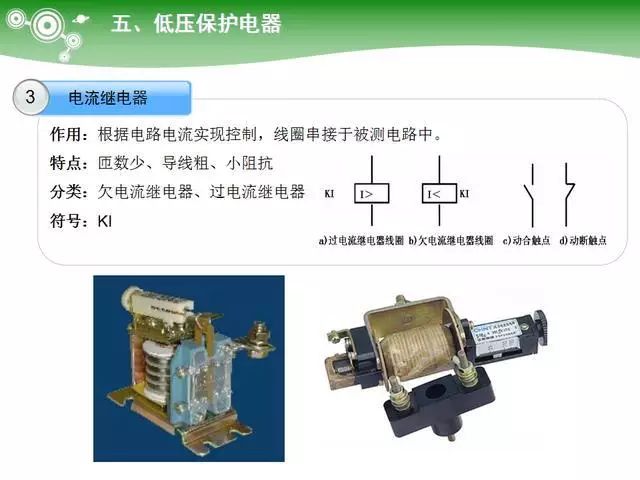

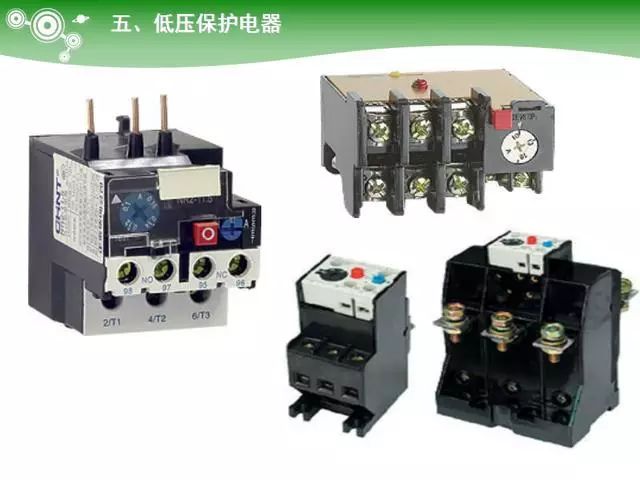

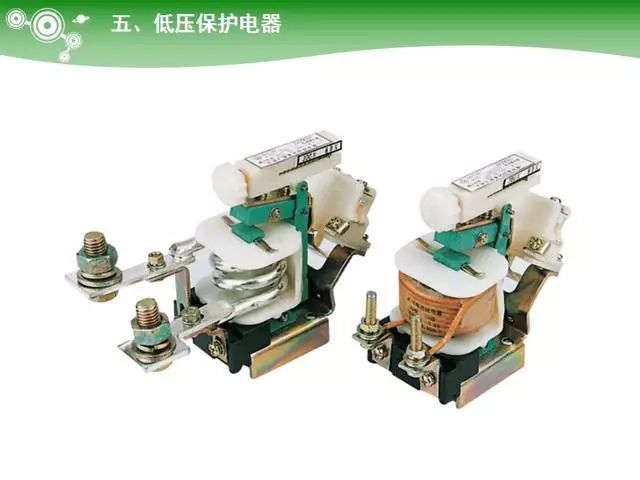

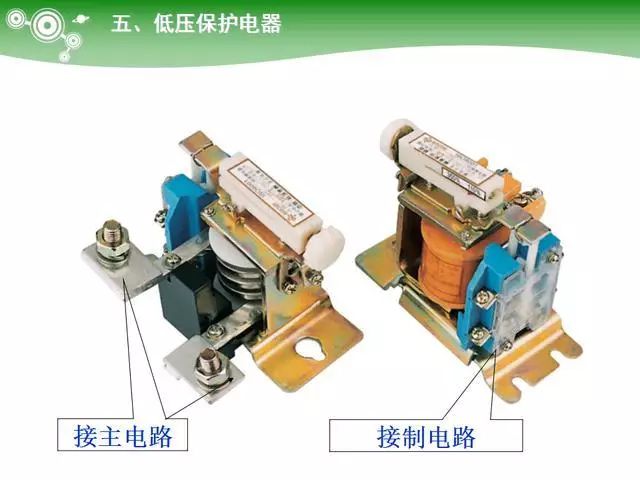

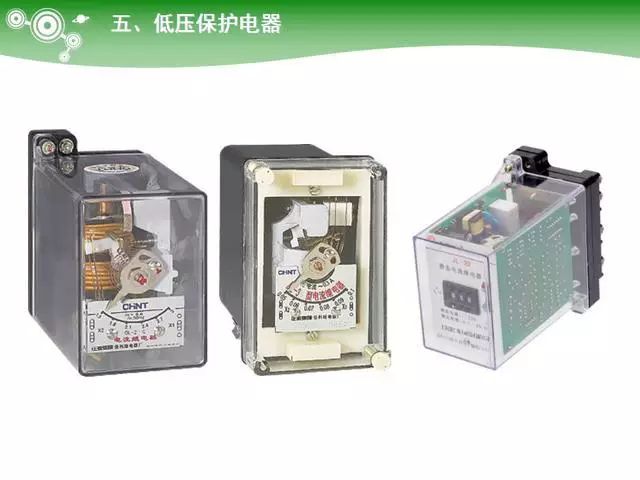

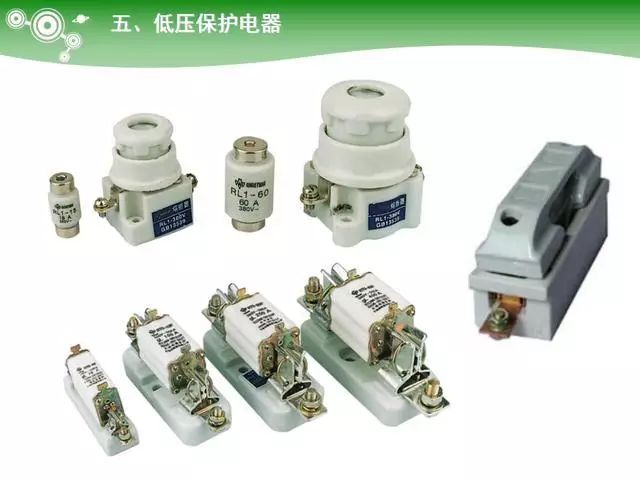

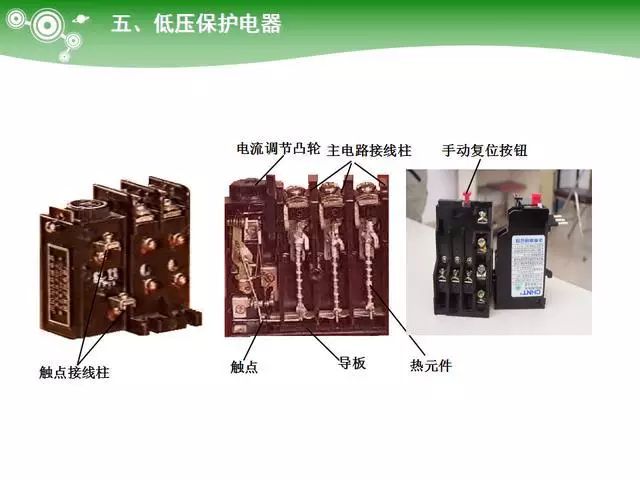

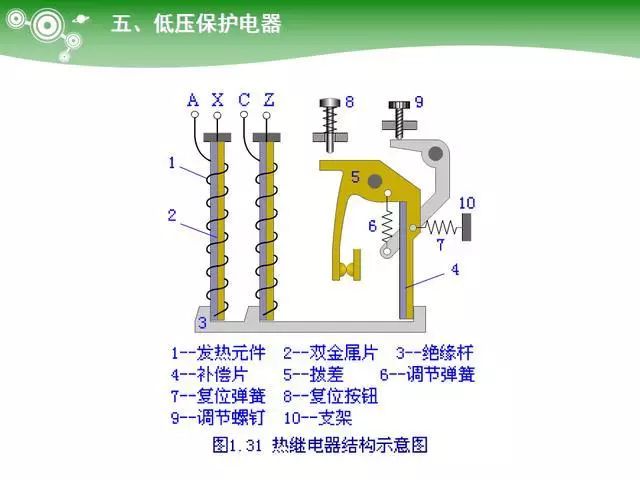

低壓保護電器:用于安全保護，如熔斷器、熱繼電器、電壓繼電器、電流繼電器等。

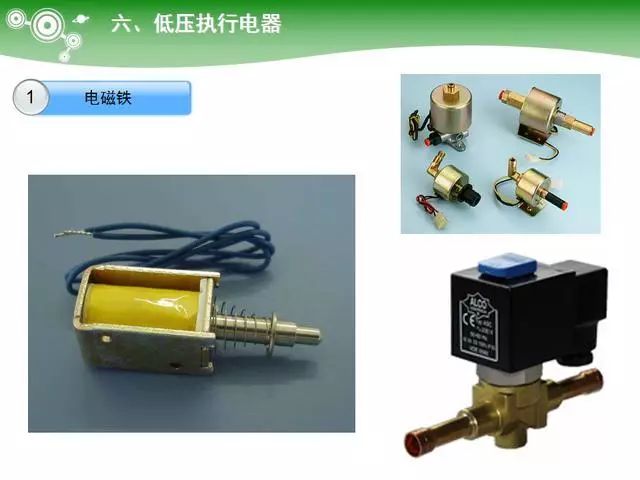

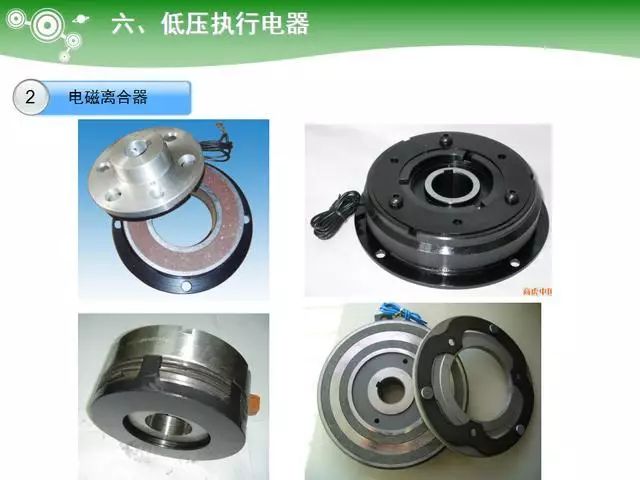

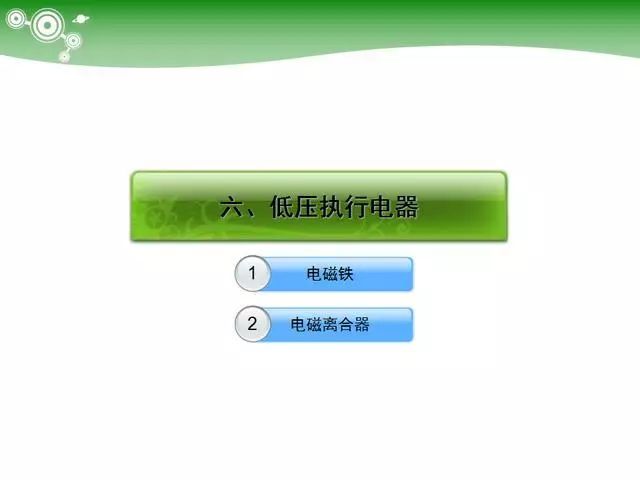

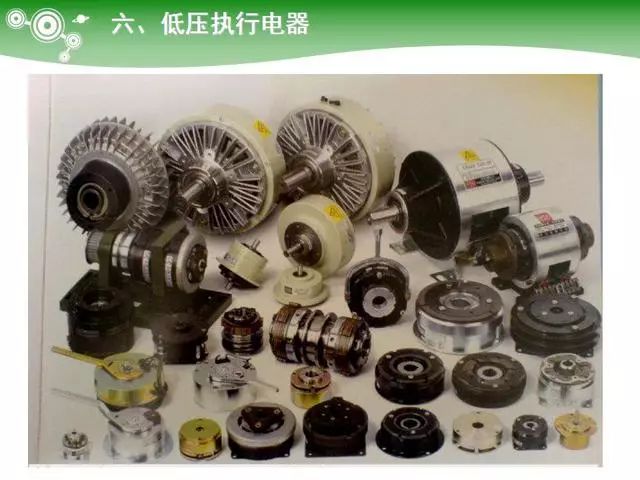

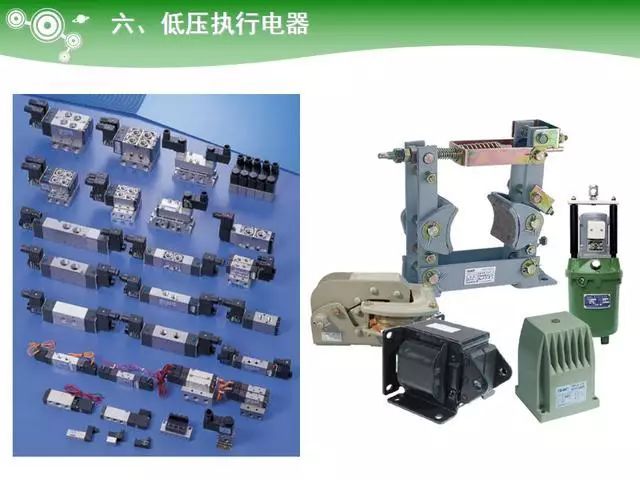

低壓執行電器:用于執行和傳動功能的電路，如電磁鐵、電磁離合器等。

3、基本結構

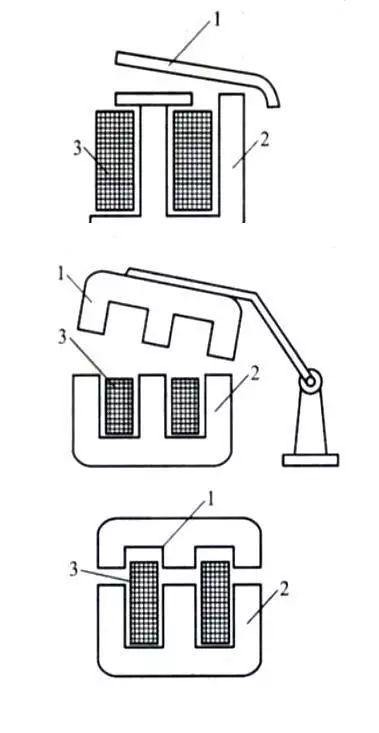

1）電磁機構

組成：吸引線圈、鐵芯和銜鐵組成，

銜鐵的運動方式：直動式和拍合式。

吸引線圈作用：將電能轉換為磁能，銜鐵在電磁吸力作用下使鐵芯吸合。

電壓線圈：并聯在電路中，匝數多、導線細。

電流線圈：串聯在電路中，匝數少、導線粗。

交流線圈：短而粗，有骨架。

直流線圈：細而長，無骨架。

2）觸頭系統

觸頭用來接通和分?jǐn)啾豢刂齐娐贰?/span>

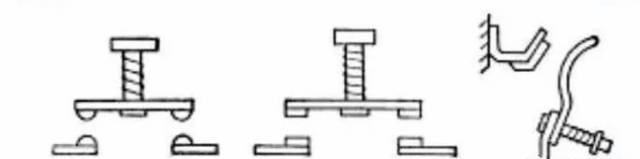

（1）觸頭接觸形式：點接觸、線接觸和面接觸。

（2）觸頭材料：鍍銀，嵌銀

（3）滅?。?/span>

①機械滅弧法：利用彈性力、迅速拉長電?。?/span>

②縫滅弧法：分割電弧，并有冷卻作用。如：縱縫陶土滅弧罩；

③柵片滅弧法：金屬柵片分割電??；

④磁吹滅弧法：電磁吸力的作用下迅速拉長電弧使用于熄滅直流電弧。

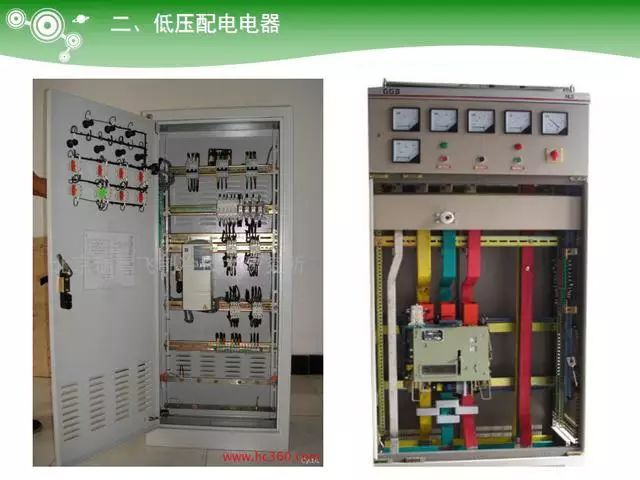

二、低壓配電電器
