電流互感器的二次負載阻抗如果超過了其容許的二次負載阻抗．為什么準確度就會下降?

電流互感器二次負載阻抗的大小對互感器的準確度有很大影響。這是因?yàn)?，如果電流互感器的二次?fù)載阻抗增加得很多，超出了所容許的二次負載阻抗時，勵磁電流的數值就會大大增加，而使鐵芯進入飽和狀態，在這種情況下，一次電流的很大一部分將用來提供勵磁電流，從而使互感器的誤差大為增加，其準確度就隨之下降了。

用于差動保護的電流互感器，要求其鐵芯好，還要加大鐵芯截面，為什么？

在系統正常運行或差動保護范圍外部短路時，差動保護兩端電流互感器的電流數值和相位相同，應沒有電流流入差動繼電器，但實際上這兩套電流互感器的特性不可能 完全相同，勵磁電流便不一樣，二次電流不會相等，繼電器中將流過 不平衡電流。為了減少不平衡電流，必須改進電流互感器的結構，使其不致飽和，或選用損耗小的特種硅鋼片制作鐵芯，并加大鐵芯截面。

電流互感器二次繞組的接線有那幾種方式？

根據繼電保護和自動裝置的不同要求，電流互感器二次繞組通常有以下幾種接線方式：
⑴完全（三相）星形接線；
⑵不完全（兩相）星形接線；
⑶三角形接線；

⑷三相并接以獲得零序電流接線；
⑸兩相差接線；

⑹一相用兩只電流互感器串聯的接線；
⑺一相用兩只電流互感器并聯的接線。

什么叫電流互感器的接線系數?接線系數有什么作用?

通過繼電器的電流與電流互感器二次電流的比值叫電流互感器的接線系數，即Kc=Ik／I2 式中

Ik--流人繼電器中的電流；

12--流人電流互感器的二次電流；

接線系數是繼電保護整定計算中的一個重要參數，對各種電流保護測量元件動作值的計算，都要考慮接線系數。

什么叫電壓互感器反充電?對保護裝置有什么影響?

通過電壓互感器二次側向不帶電的母線充電稱為反充電。如220kV電壓互感器，變比為2200，停電的一次母線即使未接地，其阻抗(包括母線電容及絕緣電阻)雖然較大，假定為1MΩ，但從電壓互感器二次測看到的阻抗只有1000000／(2200)2=0．2Ω，近乎短路，故反充電電流較大(反充電電流主要決定于電纜電阻及兩個電壓互感器的漏抗)，將造成運行中電壓互感器二次側小開關跳開或熔斷器熔斷，使運行中的保護裝置失去電壓，可能造成保護裝置的誤動或拒動。

零序電流互感器的安裝

（1）電纜頭和零序電流互感器的支架應用絕緣物可靠隔離。

（2）發生單相接地時，接地電流不僅在地中流過，也可能沿著電纜外皮流過。為了防止區外單相接地故障時裝置誤動作，電纜頭接地線應穿過零序電流互感器再接地。（接地線回穿過零序電流互感器再接地）

常用電壓互感器的接線

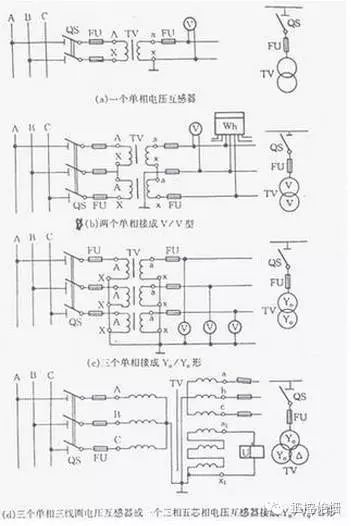

電壓互感器在三相電路中常用的接線方式有四種：如下圖

1.一個單相電壓互感器的接線，用于對稱的三相電路，二次側可接儀表和繼電器，如圖1（a）。

2.兩個單相電壓互感器的V/V形接線，可測量相間線電壓，但不能測相電壓，如圖1（b）。

3.三個單相電壓互感器接成Y0/Y0形，如圖1（c）?？晒┙o要求測量線電壓的儀表和繼電器，以及要求供給相電壓的絕緣監察電壓表。

4.一臺三相五芯柱電壓互感器接成Y0/Y0/Δ（開口三角形），如圖1（d）所示。接成Y0形的二次線圈供電給儀表、繼電器及絕緣監察電壓表等。輔助二次線圈接成開口三角形，供電給絕緣監察電壓繼電器。當三相系統正常工作時，三相電壓平衡，開口三角形兩端電壓為零。當某一相接地時，開口三角形兩端出現零序電壓，使絕緣監察電壓繼電器動作，發出信號。

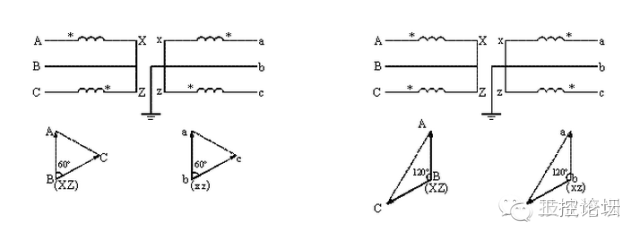

具體分析如下PT接V/V型的接線圖： 左圖是正確接線，電壓平衡；右圖是錯誤接線，電壓不平衡。
