針對實際需求，魏德米勒傳感器執行器接線端子擁有令人印象深刻的緊湊性，防震彈片連接技術和靈活的模塊化設計。Hymmen機械設備工程公司受益于其安裝在運輸和真空桌面上的接線盒通用系統。

在自動控制系統的細節上，傳感器、執行器和接線盒的協調和互動是用于分配的一個至關重要的因素。在所有因素中，空間問題是最需要被考慮的，因?yàn)橐话阒挥幸稽c(diǎn)點空間可供電氣安裝。事實上，它通常處在難以觸及的空間。魏德米勒創造了節省空間的解決方案，即ZIA系列傳感器執行器接線端子。

由于其模塊化的設計，接線端子可以匹配到相關的現場應用程序，尺寸僅為5毫米寬，46毫米高，接線盒也因此能夠保持非常緊湊。

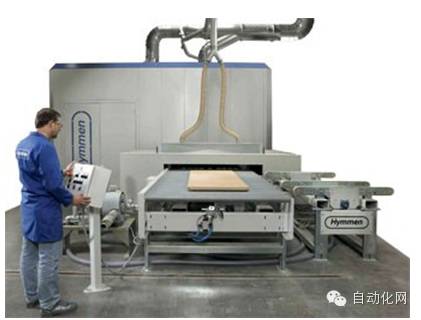

圖1 來自Hymmen的Michael Meier正在對數字打印系統進行試車

最后但同樣重要的是，因?yàn)閾碛辛隧敳拷泳€和彈片接線技術，提升了在非常短電纜管距離內的裝配，所以能夠方便地使用一個又薄又低的防護外殼。

模塊化系統的核心是分配條

“我們的ZIA系列產品證明了我們一貫設計的模塊化端子能夠滿足實際工作者的需求，因?yàn)樗鼈兛梢栽讵M小和復雜的安裝條件下使用和處理，”產品經理Martin Adamczyk總結到。

“為了聯接一個傳感器或執行器，我們客戶只需要基本模塊化端子ZIA 1.5用于連接信號線， ZVL分配條供給傳感器，這些分配條形成了實際的模塊化系統的核心。通過交叉連接到鄰近加/減和具有功能的地線已集成在其中?！?/p>

插座在聯接元件的一側，而主針接觸點則在另一端。在修補過程中，單個的分配器元件自動連接到另一個，不需要費力的進行橫聯，這也意味著它不會遺漏任何的橫聯。在這種情況下，模塊化設計能在客戶定制化過程中有效防止錯誤發生。

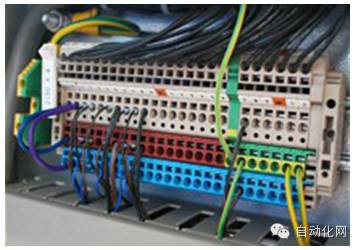

圖2 集成到標準的配電箱及設備后，ZIA模塊化端子能夠使Hymmen在裝配和修改工作過程中節省大量時間

除此之外，修改可以輕松地進行。例如，一個十針?lè)峙鋲K可暫時變成一個十一針的版本，反之亦然，更可隨時轉換。如果需要增加控制信號，那也不是一個問題。在這種情況下，一個插拔式橫聯件ZQV可簡單地插入信號路徑之中。在該應用程序中的加/減分配器已經包含在該產品中。

在運輸和真空桌面下的接線盒使用

Hymmen機械和設備工程公司主要涉及工業生產技術，大規模生產紙張材料或紙張卷材的表面精細加工，且都受益于模塊分配系統所帶來的優勢?！拔覀兪褂梦旱旅桌盏腪IA模塊化端子作為交通運輸或真空桌面的組成部分，在其中我們使用了大量的傳感器和執行器”，來自Hymmen的Harald Herold解釋到。

在這些應用程序中的傳感器信號來自光柵，限制開關或壓力監測；液壓和氣動閥值也被控制。由于這些真空桌面通常以類似的方式進行組裝，Hymmen使用預先裝配好的配電箱作為系統的一部分，盡可能保持標準化操作。隨著模塊化端子行業逐步成為被證實的通用解決方案，Hymmen才能夠在必要時迅速采取行動。

“先前我們使用魏德米勒螺釘連接的模塊化端子，而現在我們可以依靠多樣化且緊湊固定的系統。使用ZIA模塊化端子意味著我們可以在組裝和改造工作過程中節省大量時間，這也得益于魏德米勒清晰的彩色編碼系統”，Herold解釋到。

“紅/棕、藍和黃/綠的分配條在導體和接線端子點之間清晰地進行了分配，精確的標記選項提供了一個額外的總體概覽。我們可以為模塊化端子設置多達八個連接，并且將信號聯接在傾斜排列的兩個有標簽的端子上。”

可靠安全的聯接

圖3 安裝在機器上的標準配電箱中，ZIA模塊化端子有助于在裝配和修改過程中節省時間

除了簡單的處理之外，彈片接線技術還保證了良好的接觸安全。Hymmen的外殼解決方案是直接安裝在桌面下面并伴隨著振動的存在。真空手臂在桌面間不斷的移動。然而，使用了ZIA模塊端子，Hymmen在有這些影響的情況下也沒有產生過任何聯接中斷。

“我們最新的項目是為比利時和泰國的客戶。我們很高興我們創建了ZIA模塊化端子這樣可信賴的產品，尤其是我們的解決方案在全球范圍內得到應用”， Herold笑著說，“我們將一直致力于設計模塊化端子，以滿足用戶的需求。
