1 引言

PLC作為目前應用最廣泛的工業控制器，具有通用性好、實用性強、硬件配套齊全、編程簡單易學和可靠性高等優點而應用于各行業的自動控制系統中。

直流電機應用廣泛，幾乎遍及機電行業各個領域，是機電控制系統中常用的執行元件。比如，煤礦巷道中的電機車就是由直流電機牽引的。它具有優良的機械特性和調速特性，強大的過載能力，可實現頻繁的起動、制動和反轉，能滿足各種不同的控制要求。但是，直流電機較交流電機結構復雜，制造成本高，維護工作量大，對控制器提出了極高的運行可靠性要求，以保證控制系統不受環境、強電及射線等干擾，因此把PLC作為控制系統的控制器比較合理。

2 控制系統簡介

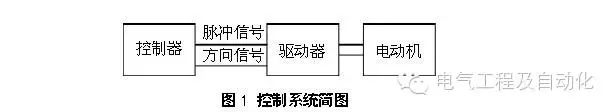

直流電機的控制系統由三部分組成，即控制器、驅動器和直流電機。一般控制用直流電機都需要專用的驅動器來驅動，驅動器的作用是接收控制器的信號發出電機能接受電信號，它還包括各種必要的過流過載保護電路。因此，控制器輸出的脈沖和方向信號是先輸入進驅動器，再由驅動器來控制電機的速度和方向，其控制系統簡圖如圖1。

3 驅動器的選擇及其功能介紹

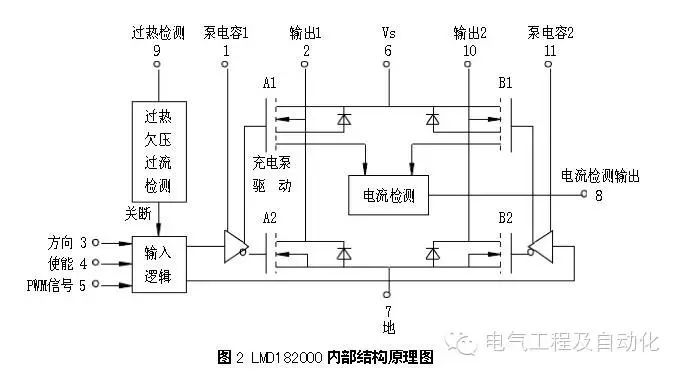

控制系統的運行性能，除與電機自身的性能有關外，在很大程度上還取決于驅動器性能的優劣。因此，正確選擇驅動器對于其控制系統也是非常重要的。直流電機驅動器選擇國外某公司生產的LMD18200，LMD18200是專用于直流電動機驅動的H橋組件，同一芯片上集成有CMOS控制電路和DMOS功率器件，這種芯片瞬間驅動電流可達6A，正常工作電流可達3A，具有很強的驅動能力，而且此種芯片內部還具有過流保護的測量和溫度過熱檢測。此電路具有驅動功率大，穩定性好，實現方便，安全可靠等優點，其內部結構原理圖如圖2。

主要輸入輸出引腳功能如下：3腳為方向輸入端，該腳控制輸出1與輸出2 （腳2、10）之間電流的方向，來控制電機旋轉的方向；4腳為剎車輸入端，將PWM信號輸入端（腳5）置邏輯高電平時把該腳置邏輯高電平即可實現剎車；5腳為PWM波輸入端，通過改變PWM的占空比就可調節電機的速度；2腳和10腳為電流輸入輸出端，連接直流電機的正負極。LMD18200型直流電機專用驅動器的邏輯真值表見表1。

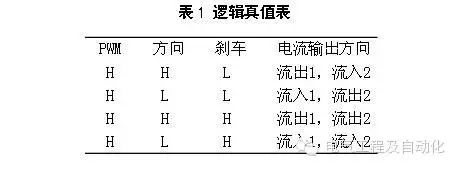

表1 邏輯真值表

LMD18200提供雙極性方式（也稱反向鎖定控制）和單極性方式（也稱方向脈寬控制）兩種工作方式。在雙極性工作方式中，單個的PWM信號接入LMD18200的DIR端子，由PWM信號的占空比大小控制電機的轉向和轉速。在單極性這種工作方式中，PWM脈沖信號接在LMD18200的PWM端，而方向信號接在DIR端，PWM端脈沖信號的占空比決定電機轉速，而DIR端的電平高低決定電機轉向。如果控制器能提供PWM和DIR信號，則使驅動器工作在單極性方式，這樣構成的系統為全數字式，避免了模擬電壓的溫漂和噪聲干擾等不利影響。因此，自動控制系統中通常使用單極性工作方式。

4 直流電機的控制過程

對電機的控制主要是對其旋轉速度和旋轉方向的控制，通過控制LMD18200的3腳的高低電平即可控制電機的正反轉。下面主要介紹PWM（脈沖寬度調制）控制電機速度的過程。

下面以西門子S7-200系列PLC來詳細說明電機速度的控制過程。對于S7-200系列PLC來說，如果CPU模塊上的輸出類型為DC型（晶體管輸出），那么在其Q0.0和Q0.1上可以產生高速脈沖串和脈沖寬度可調的波形，頻率可以達到20kHz。

PWM功能能提供連續、可變占空比脈沖輸出，用戶可以控制周期和脈沖寬度。每個PWM發生器有一個控制字節（8位）、一個16位無符號的周期值寄存器、一個16位無符號的脈沖寬度值寄存器和一個32位無符號脈沖計數值寄存器。這些值全部存儲在特殊存儲器中，一旦這些特殊存儲器的位被置成所需操作，就可以通過執行脈沖輸出指令（PLS）來調用這些操作。PLS指令使S7-200讀取相應特殊寄存器中的位，并對相應的PWM發生器進行操作。

占空比 = t（脈沖寬度）/ T（脈沖周期）= 電機運行速度/電機最大速度

上述公式中脈沖周期和電機最大速度是已知條件，通過調節調脈沖寬度就能得到相應的電機運行速度。當脈寬值等于周期值時，占空比為100%，即輸出連續接通；當脈寬值為0，占空比為0%，即輸出斷開，因此電機的速度可以從0調到最大。 5 脈寬調制的程序設計

程序設計包括兩部分：

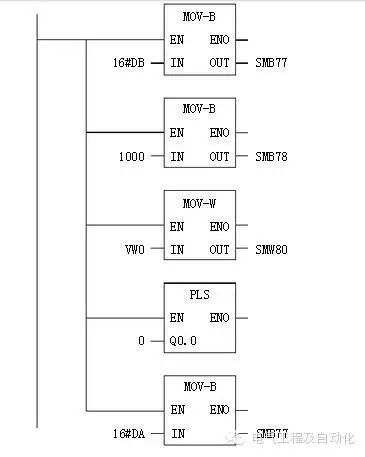

（1）初始化程序：它是用來清空程序存儲器，按照所要求的把現有的初始參數裝入程序存儲器，如脈沖周期、初始脈沖寬度和脈沖寬度是否可調，脈沖寬度初始化程序見圖3：

                圖3 脈寬調制初始化程序框圖

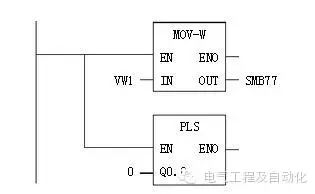

（2）脈沖寬度調節程序：通過調節脈沖寬度來達到調速的目的，PWM調節脈沖寬度程序見圖4：

                 圖4 脈沖寬度調節程序框圖

在PWM初始化程序中，把脈沖周期裝入SMB78，把初始脈沖寬度裝入SMB80。16#DA裝入SMB77表示脈沖寬度可調，在脈寬調節程序中把所需脈沖寬度裝入SMB77就能實現速度的調節。 6 結束語

現在，直流電機的調速方法很多，同時隨著電子技術的飛速發展，PLC的功能也越來越強，用小型的PLC就可以構成直流電機的控制系統，并且具有控制簡單、運行穩定、開發周期短等優點，是一種切實可行的直流電機控制方案。
