解決方案

基于羅克韋爾自動化產品的解決方案，其中包括：

● Allen-Bradley CompactLogix L43 可編程自動化控制器 (PAC)

● Allen-Bradley PowerFlex 變頻器

● Allen-Bradley Kinetix 2000 伺服驅動器

● Allen-Bradley PanelView 600 HMI

● EtherNet/IP

● Allen-Bradley GuardMaster MSR127TP 安全繼電器

● 急停設備

● SensaGuard 非接觸式開關

成果

● 結構簡單但功能強大的即插即用式運動控制解決方案

● 控制核心可替換，易于維護

● 僅在所需方面采用復雜設計，總體仍以簡潔易用為標準

● 借助EtherNet/IP通信可實現整個企業范圍內的訪問

● 借助分段安全解決方案可加快機器重啟速度

● 旨在提升機器的產能以實現最快

背景

ProtechGroup公司成立于1983年，旗下包含Protech食品系統、Protech制造、Protech鈑金、Protech控制系統和Protrace解決方案。公司的宗旨是：以恰當?shù)倪x擇與服務為客戶提供優質解決方案。
Protech Group可獨立提供各種主要服務，包括咨詢、3D設計、生產、安裝、維修和售后支持。產品方面，公司的產品組合在業內享有盛譽，其中包括：傳送帶系統、食品加工機械、肉制品成型和輸送設備、智能生產線解決方案、追溯和管理系統。

ProtechGroup可獨立提供各種主要服務，包括咨詢、3D設計、生產、安裝、維修和售后支持。產品方面，公司的產品組合在業內享有盛譽，其中包括：傳送帶系統、食品加工機械、肉制品成型和輸送設備、智能生產線解決方案、追溯和管理系統。

面臨的挑戰

食品行業除了受到高度的監管之外，競爭也異常激烈。只要機器制造商推出能夠提高效率的手段，無論是針對過程或流程方面，都會很快被最終用戶采用。

而在生產工廠中，往往被忽視的一個環節就是生產線末端的成品輸運。很多情況下，這一環節主要還是依賴人工作業，由車間工人執行最終檢查以及包裝數量統計。人工操作方式的問題在于根據產線速度變化進行調整時欠缺靈活性。生產速度快則需要更多人手，生產速度慢則需要較少人手。

“在我們所遇到一些案例中，操作員只有在產線效率不足時才能跟上生產進度”，Protech電氣工程經理Tom Rust 解釋說，“這不僅造成了生產瓶頸，同時也導致最后環節變得極度無序和不協調，使原本非常高效的包裝作業變得“虎頭蛇尾”。在這種情況下”，Tom 解釋說，“協調在工廠中至關重要，當有重要客戶參觀工廠時尤為如此”。

解決方案

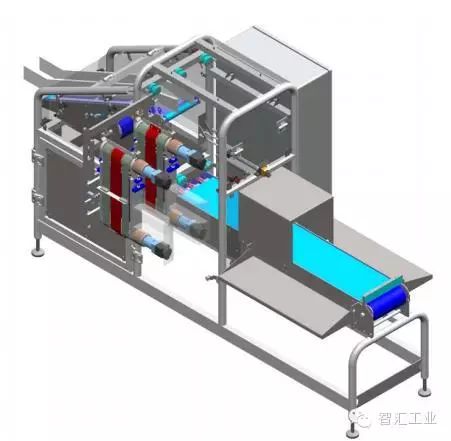

Protech對此提供的解決方案是 DC2010分選機，該設備可有序地整理和碼垛密封或貼標后的包裝產品。其處理速度可達200ppm，適合當今可實現的最大機器吞吐量應用。

除提高生產線效率和降低總運營成本外，其配置非常簡單，適合定制應用，且外形小巧，尤其適用于車間空間成本較高的場所。此外，該設備的投資回報更快，也更為直觀，以一家乳制品公司為例，其生產線末端配備的員工人數從五人降至僅兩人，這樣余下的三人分派到公司的其它區域。

分選機以設定的每分鐘傳送產品數輸送包裝產品，傳送帶接收來自生產線上的產品，對產品單獨加速，使各個產品與分選頭之間保持一定的間隙，然后按預定義包裝數量將產品縱向碼垛。

為實現這一水平的吞吐量，DC2010 采用了一套先進的羅克韋爾自動化運動控制解決方案。該四軸伺服解決方案采用Allen-Bradley Kinetix 2000 伺服驅動器，驅動器經由 Sercos 與 Allen-Bradley CompactLogix L43 可編程自動化控制器 (PAC)相連。Allen-Bradley PowerFlex 變頻器負責控制傳送帶的進料和出料. Allen- Bradley PanelView 600 HMI 則為操作員提供了一個控制界面，操作員可借此訪問預存儲的機器配置并執行故障查找工作。

驅動器、PAC和H M I之間通過 EtherNet/IP連接，并擴展連接至現有計算機網絡中，這樣便可在整個企業范圍內共享運行數據。

同時，DC10安全門采用Allen-Bradley GuardMaster MSR127TP安全繼電器，用于連接分段安全系統，分段式安全系統由急停和SensaGuard非接觸式開關組成。對系統進行分段，這樣操作員就能夠在發生安全事故后盡快啟動機器，恢復正常運行。

成果

Protech 在該機器中引入了一些極具智慧和創造性的設計特性，而這也得益于羅克韋爾自動化基礎架構的靈活性。同時，大部分組件都可實現即插即用，可輕松滑出并替換機器的整個核心部分或“引擎”，這大大簡化了主要維修工作。

“我們也曾嘗試使用某競爭對手的自動化解決方案”，Tom解釋說，“盡管其具備靈活性，但卻非?！腊灞孔尽茈y使用”。羅克韋爾自動化設備的復雜性恰當好處，在需要復雜的地方復雜，在需要簡潔的地方又很簡潔。實際上，在此項目的基礎上并憑借其產品易用性的特點，羅克韋爾自動化現已成為我們自動化解決方案的首選供應商。正是其靈活性和易用性幫助我們有效降低了設計和開發成本，縮短了產品上市時間。

“與其它供應商的自動化技術相比，羅克韋爾自動化產品更具‘技術性價比’”，Tom總結說，“因此，對于這款結構緊湊、功能強大、性能可靠、靈活易用、適用于各種高速食品包裝生產線的解決方案的推廣，我們充滿信心”。

以上僅說明Protech 使用羅克韋爾自動化產品和服務以及其它產品所取得的成果。其它客戶取得的成果可能會有所不同。
