一  觸電簡述

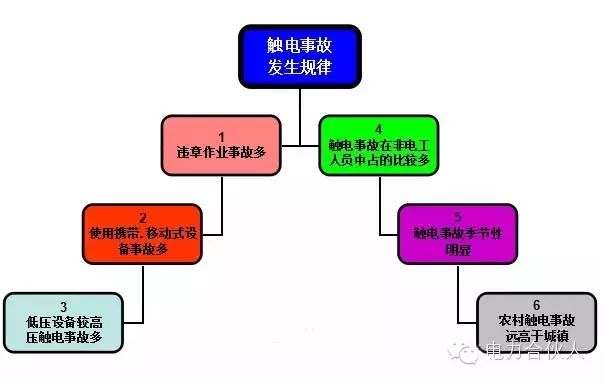

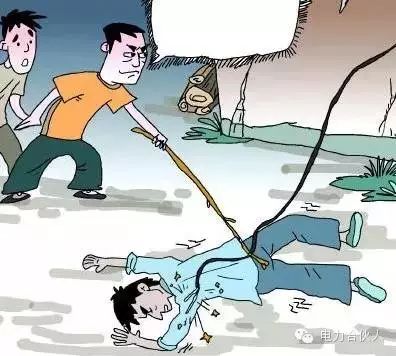

觸電是人體觸及帶電體、帶電體與人體之間電弧放電時，電流經過人體流入大地或是進入其他導體構成回路的現象。

常見的觸電方式有兩種：即直接接觸觸電和間接接觸觸電。

人體不同部位接觸不同電位則有電流流過為觸電。分為“電擊”與“電傷”兩類。

“電擊”：電流流過人體內部破壞心臟、呼吸與神經系統，重則危及生命。

“電傷”：電流的熱效應、化學效應或機械效應對人體造成的傷害，可傷內部及骨骼，在人體體表留下電流印、電紋等觸電傷痕。

1.1 影響電流對人體的觸電危害程度的因素

（1）觸電時間

（2）電流的大?。汗ゎl50HZ下的感知電流，擺脫電流和致命電流

（3）電流性質：25HZ～300HZ交流電＞直流電 ＞ 1千HZ以上高頻電流

（4）通電途徑：左手－胸＞ 手－手 手－腳 ＞ 腳－腳

（5）人體情況：人體重，敏感性

（6）電流從人體的左手流經至前胸時，對人體的傷害最嚴重。

1.2 安全電流與安全電壓

（1）人體允許電流：我國按照50HZ交流電，觸電時間不超過1秒時的人體允許電流，一般為30mA·S

（2）安全電壓：

在無高度觸電危險的建筑物中為65V。

在有高度觸電危險的建筑物中為24V。

在有特別觸電危險的建筑物中為12V。

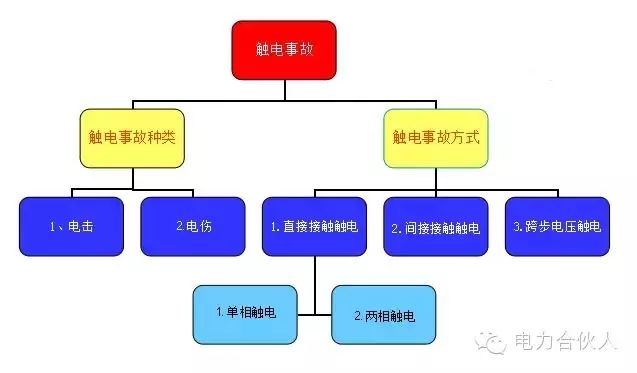

二  觸電形式分類

2.1 直接接觸觸電

直接接觸觸電是指人體直接接觸到帶電體或者是人體過分的接近帶電體而發生的觸電現象。也稱正常狀態下的觸電。常見的直接接觸觸電有單相觸電和兩相觸電。

2.2 單相觸電

單相觸電是指當人站在地面上人體的某一部位觸到某相火線而發生的觸電現象。在低壓供電系統中發生單相觸電，人體所承受的電壓幾乎就是電源的相電壓220V。

2.3 兩相觸電

指人體同時接觸設備或線路中的兩相導體而發生的觸電現象。若人體觸及一相火線、一相零線，人體承受的電壓為220V；若人體觸及兩根火線，則人體承受的電壓為線電壓380V。兩相觸電對人體的危害更大。

2.4 間接接觸觸電

間接接觸觸電是指人體觸及正常情況下不帶電的設備外殼或金屬構架，而因故障意外帶電發生的觸電現象。也稱非正常狀態下的觸電現象。

跨步電壓觸電也屬于間接接觸觸電。

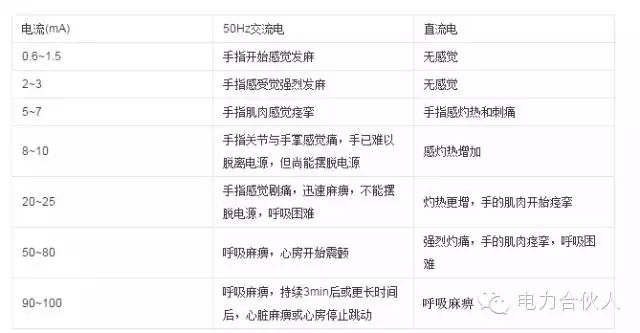

三   觸電電流分類

①感知電流：能夠引起人們感覺的最小電流。感知電流值因人而異?？傮w上成年男子感知電流平均值約為1mА，而成年女子約為0.7mА。

②擺脫電流：人能忍受并能自動擺脫電源的通過人體的最大電流。平均值為10mА。

③安全電流：使人不發生心室顫動的最大人體電流。在一般的場合可以取30mА為安全電流，即認為30mА是人體可以忍受而又無致命危險的最大電流；而在高危場合應取10mА為安全電流；在水中或者在高空應選5mА為安全電流。

④致命（室顫）電流： 在較短的時間內危及生命的最小電流。當通過人體的電流強度超過50mА，時間超過1s就可能發生心室顫動和呼吸停止，即：“假死”現象（正常情況下成人的心率平均值為75次／分鐘，當發生心室顫動時心率將達1000次／分鐘）。

四   觸電類型分析

4.1 中性點直接地的電網中，單相觸電情況分析

1、電流路徑：相線→人體→大地→接地體→ 電源中性點

2、流經人體的電流強度的大?。?/span>

I b = U 相 / (R b+R0) =220 / (1700 + 4) = 129 m A ＞＞30 m A（安全電流）

3、防觸電措施：人體站在干燥絕緣的地板上，I b 就很小，則人體不會有觸電的危險。

4.2 中性點不接地電網中，單相觸電情況分析

1、相線→人體→大地→其他兩相對地阻抗→電源中性點

2、I = U / R + r = 380 / (1700+Z); 式中,Z=X c // R

正常情況下: Z很大，I b就會很小，人是安全的；

特殊情況下：在高壓不接地電網中，XC 容抗減小，Z 減小，I b電流變大, 危及人身安全。

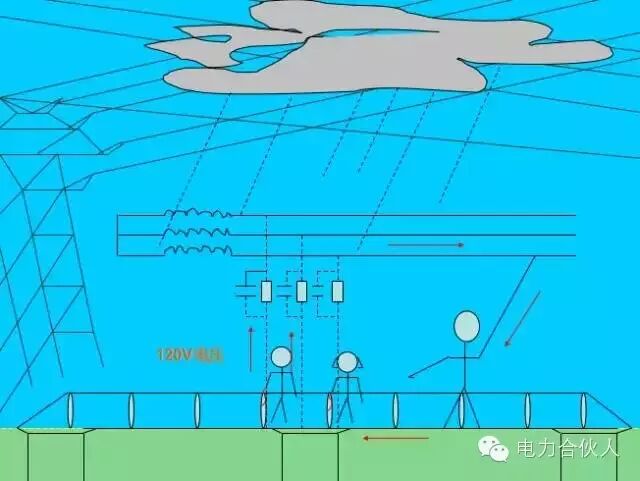

4.3 單相觸電

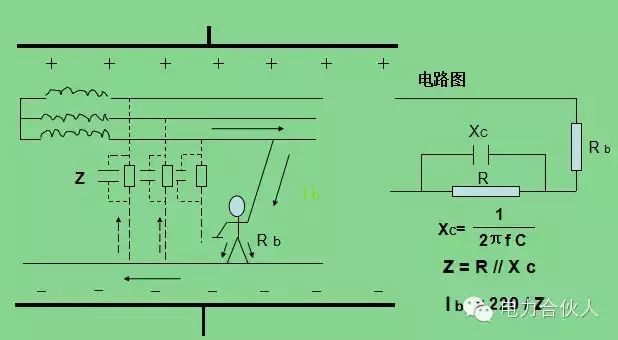

特殊情況下：在高壓不接地電網中，電容C變大，XC 容抗減小，Z 減小，通過人體的電容電流I b變大, 將危及人身安全。

防觸電措施：低壓電網的架設應適當遠離高壓電網，避免電容電流危及人身安全。

4.4 兩相觸電

1、人體同時觸及帶電設備或線路中的兩相導體而發生的觸電方式，人體電阻1700歐姆。

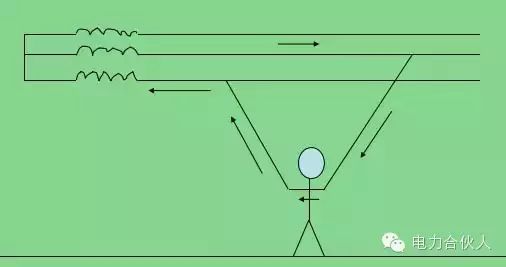

1）人體同時觸及兩相導體，電流的路徑如圖所示。

2）電流的大?。篒 =U/ (R+r)=380/(1700)=229mA＞＞ 30mA(安全電流)

2、人體同時觸及一相導體及另一相帶電設備或線路。

1）電流的路徑如圖所示。

2）電流的大?。篒 =U/ (R+r)=380/(1700)=229mA＞＞ 30mA(安全電流)

4.5 間接接觸觸電

1、接地故障電流入地點附近地面電位分布

1）電流經接地體或?qū)w落地點呈半球形向地中流散。

2）在距電流入地點越近的地方，電位越高；在距電流入地點越遠的地方，電位越低。

3）在離開電流流入點20 m以外的地方，電位接近于0,8~10m以內不要進入。

2、接觸電壓及接觸電壓觸電

1）電氣設備發生接地故障時，地面形成分布電位，人體兩個部位同時接觸漏電設備外殼和地面時，人體承受的電壓就稱為接觸電壓。

2）人體距離接地極越近（L越?。瑒t受到的接觸電壓越??；離得越遠（L越大）， 接觸電壓越大。

3）間接接觸觸電。

3、跨步電壓及跨步電壓觸電

1）電氣線路或設備發生接地故障時，在接地電流入地點周圍電位分布區行走的人，其兩腳處于不同的電位，兩腳間的電位差稱為跨步電壓。

2）人體距電流入地點越近，承受的跨步電壓越高。

4.6 接觸電壓與跨步電壓防觸電措施

1、接觸電壓和跨步電壓的大小與接地電流的大小、土壤電阻率、設備的接地電阻和人體位置等因素有關。

2、當人體誤入電流入地點地面電位區域時，應兩腳并攏或單腿跳躍，離開電位分布區8-10米以外。

3、當人穿靴鞋時，人體受到的接觸電壓和跨步電壓將大大降低。
