總體設計

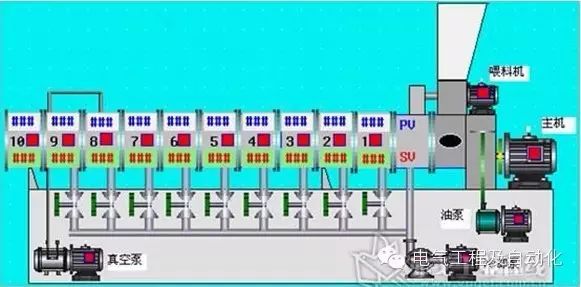

一、工藝系統畫面組成

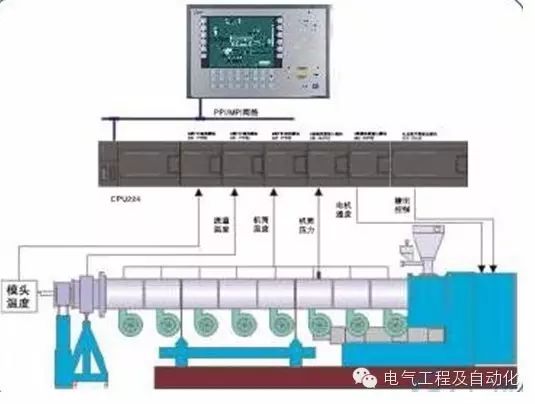

二、 PLC控制系統示意

三、PLC控制系統主要 組成部分

說明：其它控制元件見控制柜部分

控制方案

1、 概述

本系統供電電源為三相四線制，交流380V供電，50HZ。

2、傳動及控制

系統的主電機和喂料電機采用交流變頻控制，其它電機采用直接啟動的控制方式。

3、本控制系統設一面XL-21控制柜，柜體內設置散熱風扇，確保設備正常工作環境，安裝有觸摸屏、PLC控制模塊以及其它控制元器件。

4、信號采集

現場的加熱區的熱電偶溫度信號直接通過航空插頭連接到PLC系統的溫度檢測模塊，進行溫度采集；包括壓力信號、電流信號的檢測直接接到PLC系統的模擬量模塊進行信號采集；其它開關量信號直接到plc數字量模塊進行控制。

5、觸摸屏畫面

觸摸屏采用10寸屏幕，操作方便。系統設置以下畫面：①運行主畫面，工藝流程、參數顯示②參數設置畫面③趨勢畫面④系統報警畫面。

6、主要電器元件選型

本系統電器主要元件選用天正品牌，PLC模塊為億維品牌，觸摸屏為國產品牌。

7、控制方法

本系統內電機控制設置三個位置，“手動”、“0”和“自動”，即設備分三種控制。畫面如下：

第一是現場手動控制，即轉換開關轉換到“手動”位置

第二是現場停止，即轉換開關轉換到“0”位置，設備停止運行

第三是遠程控制，即轉換開關轉換到“自動”位置，設備受計算機或觸摸屏控制

8、分兩種模式操作設備

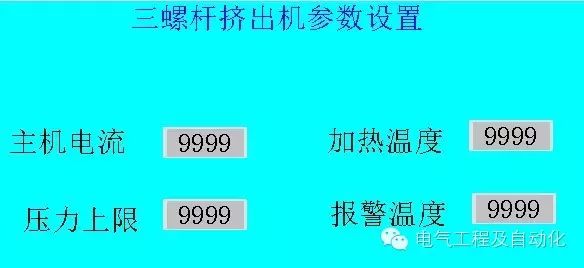

操作設備前，需要在觸摸屏畫面參數表中設置主要的運行參數，比如加熱區溫度的上、下限、壓力系統的上限、主機運行轉速、主機運行電流的上限、喂料電機運行轉速等參數后，才能啟動設備。

①試車或者非正常生產運行設備，設備現場轉換開關全部在“手動”位置，即可用設備控制柜的按鈕來“啟動”、“停止”設備。此時該系統的其他設備仍然處于自動控制狀態，控制設備的連鎖仍然受控。

②在觸摸屏啟動設備自動運行時，系統的設備現場轉換開關全部在“自動”位置，將系統的控制方式轉化到“操作畫面窗口”操作。在畫面上點擊某系統運行，則響應系統的設備按照程序設定的運行方式自動運行。

9、工藝控制畫面及自動控制過程

首先，在觸摸屏畫面設置完運行參數后，將控制柜內所有電源開關合閘。

然后，在操作畫面上點擊“運行”，設備進入自動運行模式，主要設備按照，油泵電機—主電機—喂料電機，依次啟動。

點擊“運行”后，自動啟動十區或十二區熱電偶自動加熱，加熱到設置的運行溫度后，油泵電機系統啟動，油泵啟動后延時一定時間（畫面設置），主電機自動啟動運行，主機啟動運行延時一定時間（畫面設置），喂料電機自動啟動。同時根據設置的加熱溫度，自動啟動冷卻電機，對出料進行降溫，需要停機時，操作畫面上點擊“停止”設備會按照連鎖過程，喂料機—主機—油泵電機—冷卻電機依次停機；發生緊急情況，可以按控制柜上的“急停按鈕”設備會緊急停車，避免發生設備故障及人身傷害。

 在運行過程中有一些聯鎖控制，系統壓力監測，當系統壓力超過畫面設置上限值時，主機自動停機，喂料電機連鎖停機；同時檢測主機的運行電流，發生過流后主機自動停機，喂料電機自動連鎖停機。

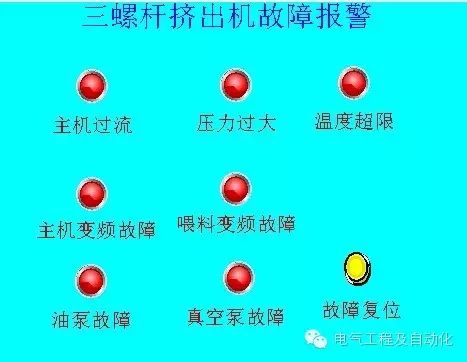

系統帶負載的重要電氣設備設置“過載”報警，重要設備電動機電流參數進入畫面，并且在軟件設計上設定電流數值顯示，同時設定響應的上限報警值，一旦運行數據超過設定值計算機會發出報警信號，畫面上顯示紅色閃爍的報警，提示操作人員，檢查設備，處理完畢后，在畫面上點擊該設備的復位按鈕，消除報警，恢復設備正常運行。報警畫面如下：
