導讀:短路分析確實有點繁復,是否有簡單而實用的分析方法呢?答案是肯定的。
在說明短路分析方法之前,必須先明確幾個概念:
第一個概念:無限大容量配電系統
我們看下圖:
我們來求路端電壓U:
若R大于r在50倍以上,也即r/R=0.02,代入上式,得到:
這里的r是電源的內阻,R是負載側電阻。
設電源E是某配電網的電動勢,r是配電網的線路電阻,R是短路線路的電阻,I是系統短路電流。在這種情況下,仍然有R大于r在50倍以上,則我們說辭配電網為無限大容量配電網。
無限大容量配電網的特點是:短路前后電壓基本不變。
第二個概念:變壓器的阻抗電壓
看下圖:
我們把變壓器一次側的可調電源從零開始往上調,一直調到變壓器次級的電流等于短路電流,記下此時的電壓U。又變壓器一次側的額定電壓為Un,則有:
則稱Uk為阻抗電壓,并且一般用百分位數來表達。
利用阻抗電壓,可以計算出變壓器的短路電流。
一.傳統的計算短路電流的方法
我們來看一個實例:

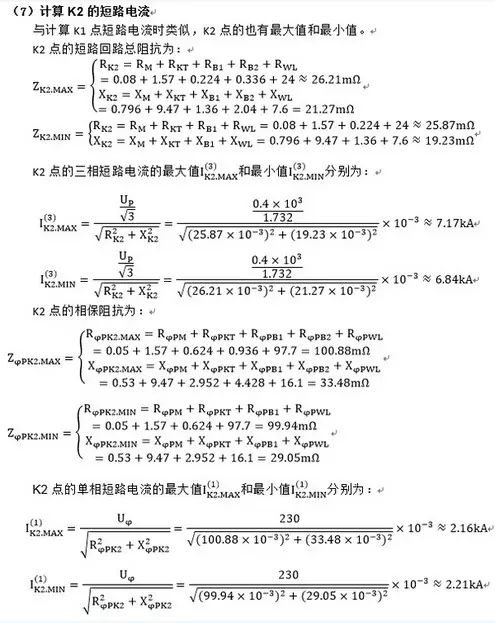

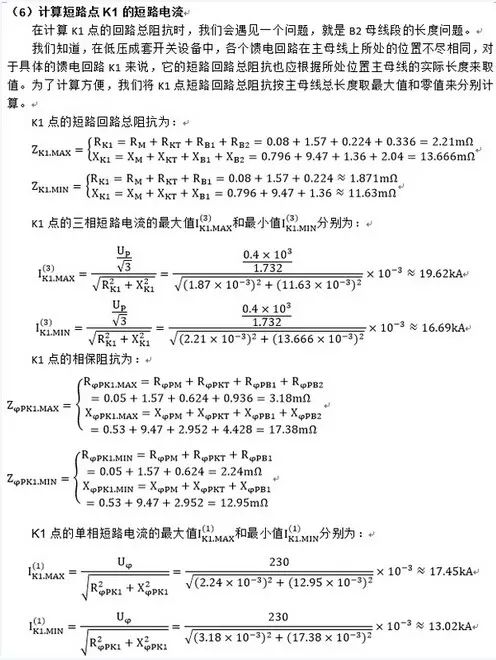

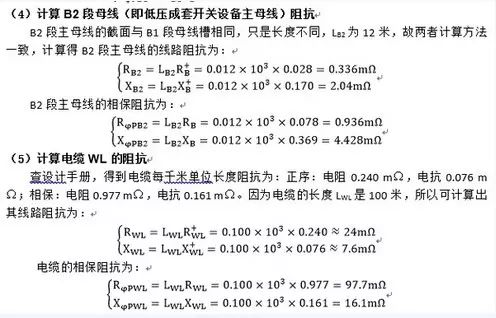

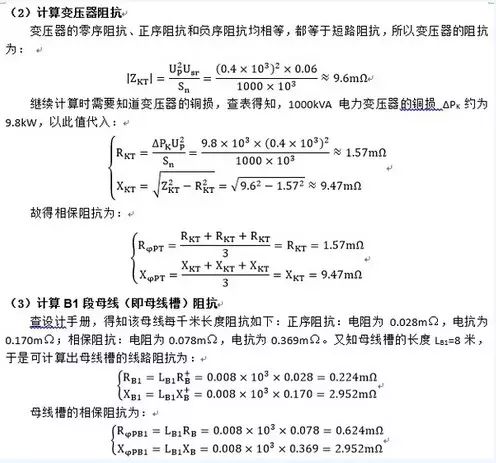

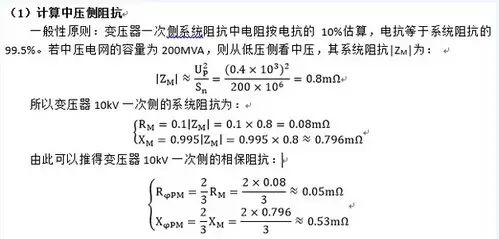

說實在話,這么一大篇東西,讓我輸入知乎都困難,所以我直接用WORD考屏圖片來發布了。輸入都困難,更不要說去計算了。

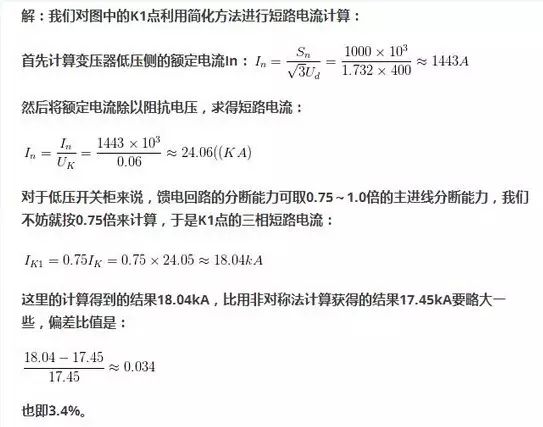

那么簡化方法是什么?如下:為什么會有偏差呢,其原因就是方法二忽略了母線槽阻抗,將變壓器的短路電流直接加載到低壓成套開關設備中,所以方法二得到的短路電流比方法一略大,但方法二要比方法一簡便得多。
