我們的 Bulletin 1756 ControlLogix? 基于機架的模塊提供全面的數字量、診斷數字量、模擬量、運動控制、特殊功能 I/O 和計算模塊，可滿足各種應用項目需要。您可以使用 ControlLogix 控制器的本地機架中的任何基于機架的模塊，或者使用通過 ControlNet? 或 EtherNet/IP? 網絡連接到 ControlLogix 控制器的機架中的基于機架的模塊。

●安裝在 ControlLogix? 機架中

●需要可拆卸端子塊 (RTB) 或 Bulletin 1492 接線接口模塊 (IFM) 來進行所有現場接線

●包含固有的時間戳功能，適用于事件序列 (SOE) 應用項目

●提供 EtherNet/IP? 通信，包括 CIP Security? 和冗余功能

●可實現全面的 I/O 診斷，從而能夠檢測系統故障和現場故障

●可帶電插拔 (RIUP)，便于維護

●提供電子鍵控功能，有助于防止替換錯誤

●在 Studio 5000 Logix Designer? 應用程序 中包含 I/O 向?qū)?，可快速方便地進行模塊配置

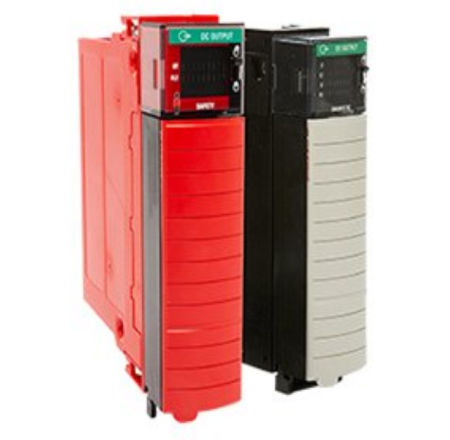

1756 ControlLogix CIP 安全 I/0 模塊

●支持 Compact GuardLogix? 5380 或 GuardLogix 5580 控制臺

●提供高達（包括）SIL3 和 PLe 的功能安全等級

●支持 CIP Safety 信息轉發和路由功能

●用作 5580 GuardLogix 控制器的本地 I/O 或分布式 I/O

●提供更快的響應時間

●使用 Logix Designer 應用程序版本 32

●提供數字輸入模塊：IB16S – 16 通道（各個等級均為 SIL 3）

●提供數字輸出模塊：OBV8S – 8 通道（各個等級均為 SIL 3）

●包括合規標記：TüV，UL, IECEx, ATEX, CE, Marine, FM

ControlLogix 數字量 I/O 模塊

●提供各種電壓

●每個模塊提供 8 至 32 個點

●具備隔離和非隔離模塊類型

●包含通道級故障狀態輸出

●可實現直接連接或機架優化通信

●對選定模塊進行現場診斷

1756 ControlLogix 模擬量 I/O 模塊

●包含輸入、輸出和組合模塊

●提供熱電偶和熱電阻模塊

●包含模塊級別數據報警

●提供工程單位整定

●提供實時通道采樣

●提供電子模塊匹配，可通過軟件配置

●包含機械可拆卸端子塊匹配，用戶自定義

●逐通道配置電壓、電流或 2 線變送器電流源流型

●逐通道配置熱電阻或熱電偶

●ControlLogix 1756 帶隔離的模擬量 I/O 6 通道模塊將于 2017 年 3 月 31 日停產，不再銷售。建議客戶根據 6 通道至 8 通道 1756 隔離模擬量模塊遷移指南遷移至 1756 隔離模擬量 I/O 8 通道模塊

1756 ControlLogix 特殊功能 I/O 模塊

●包含可配置的流量計模塊

●提供高速計數器模塊

●提供可編程限位開關模塊

1756 ControlLogix 可拆卸端子塊 (RTB)

●實現工廠接線與 I/O 模塊之間的靈活互連

●包含螺絲夾或彈簧夾端子

●不附帶 I/O 模塊；必須單獨訂購

1756 HART 總線模擬量隔離 I/O 模塊

●提供通道間隔離

●逐通道提供 HART 總線調制解調器，從而提高 HART 總線數據更新速度

●通過用戶自定義配置文件提供基本現場設備配置

●幫助消除在使用隔離模塊時對現場隔離屏障的需要

●提供 8 或 16 通道密度模塊

1756 增強型模擬量 I/O 模塊

●可提高準確性、可重復性、穩定性和精度

●包含隔離 8 通道以及非隔離 12 和 16 通道模塊，可在整個運行溫度范圍內實現穩定運行

●無需現場校準

●使用 24 位設計可提高精度

●包含每通道狀態和故障指示燈指示

●提供 SIL 1、系統功能 2，且已通過類型認證，可應用在 ControlLogix SIL 2 架構中

●提供仿真模式，可幫助客戶從 6 通道應用項目進行升級

1756 通信模塊

●在 1756 機架中對用戶、設備和網絡實施基于網絡的訪問控制

●提供冗余功能

●提供安全模塊，用于對控制器和服務器之間共享的重要信息進行加密，以防止篡改

1756 計算模塊

●可通過背板提供對 ControlLogix 控制器的高速訪問

●集成的 DisplayPort? 可實現高清 5100 工業監視器的直接連接

●可在 ControlLogix 機架中提供計算能力

文檔：

ControlLogix Compute 模塊產品簡介（1756-PP028）

https://literature.rockwellautomation.com/idc/groups/literature/documents/pp/1756-pp028_-en-p.pdf

ControlLogix HART 總線 I/O 模塊產品簡介（1756-PP016）

https://literature.rockwellautomation.com/idc/groups/literature/documents/pp/1756-pp016_-zh-p.pdf

ControlLogix 隔離模擬量 I/O 產品簡介（1756-PP020）

https://literature.rockwellautomation.com/idc/groups/literature/documents/pp/1756-pp020_-en-e.pdf

ControlLogix 點對點 I/O 產品簡介（1756-PP018）

https://literature.rockwellautomation.com/idc/groups/literature/documents/pp/1756-pp018_-en-e.pdf

敷形涂覆產品簡介（IA-PP001）

http://literature.rockwellautomation.com/idc/groups/literature/documents/pp/ia-pp001_en-e.pdf

ControlLogix 系統選型指南（1756-SG001）

https://literature.rockwellautomation.com/idc/groups/literature/documents/sg/1756-sg001_-en-p.pdf

https://literature.rockwellautomation.com/idc/groups/literature/documents/sg/1756-sg001_-zh-p.pdf

ControlLogix 入門版組件（1756-SP401）

https://literature.rockwellautomation.com/idc/groups/literature/documents/sp/1756-sp401_-en-e.pdf

6 通道到 8 通道 1756 模擬量模塊移植指南（1756-RM011）

https://literature.rockwellautomation.com/idc/groups/literature/documents/rm/1756-rm011_-en-p.pdf

ControlLogix I/O 模塊技術數據（1756-TD002）

http://literature.rockwellautomation.com/idc/groups/literature/documents/td/1756-td002_-en-e.pdf

ControlLogix 數字量 I/O 模塊用戶手冊（1756-UM058）

https://literature.rockwellautomation.com/idc/groups/literature/documents/um/1756-um058_-zh-p.pdf

ControlLogix 模擬量 I/O 模塊用戶手冊（1756-UM009）

https://literature.rockwellautomation.com/idc/groups/literature/documents/um/1756-um009_-zh-p.pdf
