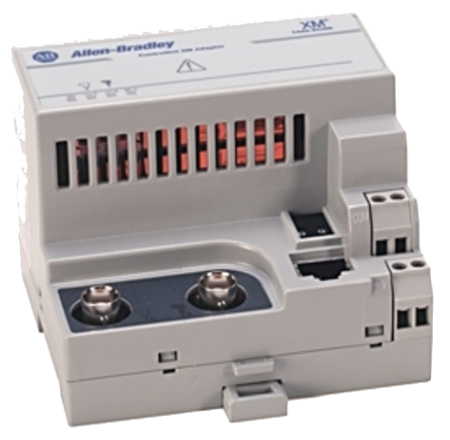

ControlNet網絡動態測量模塊

用于 ControlNet? 網絡的 Bulletin 1440 XM? 動態測量模塊監控旋轉設備上的振動、壓力和應變。這些模塊可與通過 1440 ControlNet? 適配器連接的 ControlLogix? 控制器進行集成。

●包含兩個通道，用來連接公共振動傳感器（如渦流探頭、加速度計）和任何輸出電壓信號的傳感器

●包含一個轉速計通道，它支持來自大多數轉速測量傳感器的輸入，并能夠以每轉 1 至 50,000 次事件的脈沖速率來測量 1 至 1.2M RPM 的轉速

●提供信號處理，該功能可提供同步或異步測量

●提供信號處理，該功能可提供多達 30 個被測參數的兩級集成和 FFT 處理

●包含一個虛擬繼電器

●通過 ControlNet? 網絡進行通信（通過 1440-ACNR 適配器進行連接）

●包含由 ControlLogix? 控制器和 Studio 5000? Designer 應用程序管理的模塊配置

●模塊 I/O 和配置表在 Studio 5000 Logix Designer 應用程序中以公共標簽的形式顯示

●在 ControlNet? 網絡中支持最多 10 個 1440-DYN02-01RJ 動態測量模塊

●能夠監視旋轉設備中的軸、外殼或基座振動

文檔：

XM 監視模塊規格技術數據（1440-TD001）

https://literature.rockwellautomation.com/idc/groups/literature/documents/td/1440-td001_-en-p.pdf

XM 動態測量模塊，帶 ControlNet 適配器（1440-UM002）

https://literature.rockwellautomation.com/idc/groups/literature/documents/um/1440-um002_-en-p.pdf

帶 ControlNet 適配器的 XM 動態測量模塊端子座安裝說明（1440-IN002）

https://literature.rockwellautomation.com/idc/groups/literature/documents/in/1440-in002_-en-p.pdf
