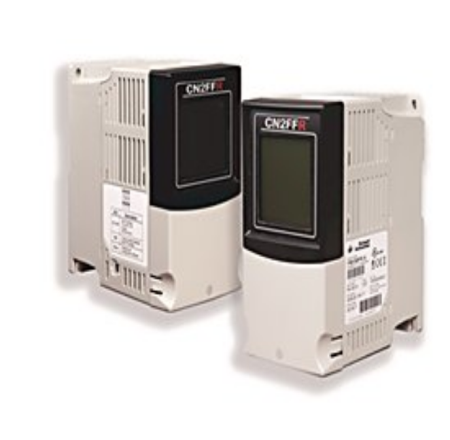

我們的 Bulletin 1788 冗余 ControlNet? 到基金會現場總線 (H1) 鏈接設備提供了將基金會現場總線設備添加至任何 Logix 平臺的快速、集成解決方案。

●可獨立安裝在面板或 DIN 導軌上的設備

●將 ControlNet? 網絡連接到單一 Profibus-PA 網段

●作為真正的 PA 主設備運行，無需 DP 網絡、DP 主設備、耦合器設備或外部電源調制器

●支持多達 24 個 PA 現場設備

●支持多層設備和介質冗余

 ○提供兩個物理 Profibus-PA 端口

 ○智能現場總線接線盒可保護網絡免受短路和開路故障的影響，提高總體系統可靠性

●支持 EtherNet/IP 介質冗余

 ○通過嵌入式以太網交換技術提供兩個以太網端口

 ○使設備可按線性或設備級環網 (DLR) 拓撲結構連接

●支持主設備冗余

 ○允許在同一個 PA 網絡上連接兩個相同配置的冗余 EtherNet/IP 到 Profibus-PA 鏈接設備

 ○支持設備和 Logix 控制器之間的數據傳輸

●通過用戶自定義配置文件提供無縫 RSLogix 5000? 環境集成，從而自動識別現場設備并將其配置為默認設置

●支持 FDT/DTM 技術，允許利用 FDT 框架（例如 FactoryTalk? AssetCentre）直接訪問現場設備診斷和參數

●在輸入組件中提供所有基本的診斷信息

●通過諸如電源電壓、PA 總線電壓（A 和 B 總線）、PA 總線電流（A 和 B 總線）和單元內部溫度等診斷參數，幫助簡化繁重的網絡調試

●通過板載高級診斷功能，包括節點特定的 PA 總線示波器圖像（可在 RSLogix5000 用戶自定義配置文件中查看）等簡化調試

●包含由 Rockwell Automation? 開發的基金會現場總線注冊 FF H1 Stack

文檔：

冗余 ControlNet 到基金會現場總線鏈接設備快速入門（1788-QS007）

https://literature.rockwellautomation.com/idc/groups/literature/documents/qs/1788-qs007_-en-p.pdf

EtherNet/IP 和 ControlNet 到基金會現場總線鏈接設備用戶手冊（1788-UM057）

https://literature.rockwellautomation.com/idc/groups/literature/documents/um/1788-um057_-en-p.pdf
