我們的 Bulletin 1783 Stratix? 8000 模塊化管理型交換機系列使用最新的 Cisco? Catalyst? 交換機架構和功能集以及強大的配置工具，有助于使用 IT 專業人員所熟悉的工具來提供與企業網絡的安全集成。配置和監視工具提供與企業網絡的安全集成，并允許使用 Integrated Architecture? 系統方便地進行設置和診斷。

可用于銅纜、光纜、SFP 和以太網供電 (PoE) 擴展模塊

包括通用 IT 配置工具：命令行接口 (CLI)、CNA 和設備管理器

包括工業自動化和 EtherNet/IP? 設備的默認配置（全局和智能端口）

提供 Studio 5000? Logix Designer 用戶自定義配置文件 (AOP)，以便與 Rockwell Automation Integrated Architecture? 進行首要集成

包括預定義的診斷用 Logix 標簽

提供 FactoryTalk? View 面板以執行狀態監視和報警

提供可移動 CompactFlash 閃存卡，以便于設備更換

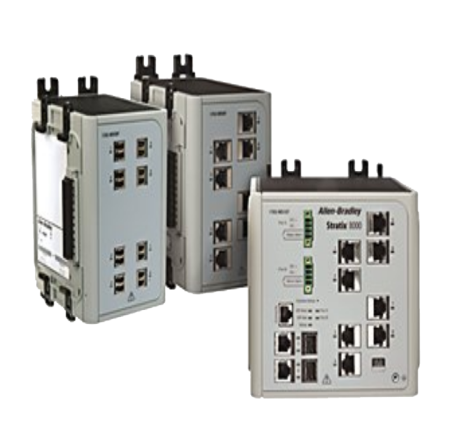

1783 Stratix 8000? 模塊化管理型基礎交換機

提供 6 端口或 10 端口型

包括兩個 1 G 端口（銅纜或光纖 SFP）

包括 SFP 插槽，支持 100 Mbps 和 1 G 光纖上行鏈路收發器

1783 Stratix 交換機擴展模塊

包括基礎交換機，每個交換機都支持最多兩個擴展模塊（最多一個光纖模塊）

支持具有最多 26 個端口的交換機配置

提供 8 個 10/100 Mbps 電口或 8 個帶 LC 連接器的 100 Base-FX 光口

1783 以太網供電擴展模塊

提供兩個模塊：

四個 PoE 或 PoE+ 電口

四個 PoE 或 PoE+ 電口以及四個 10/100 電口

采用低功率設備（IP 電話、攝像頭、無線接入點、條碼閱讀器），接線成本降低

可在遠程位置靈活部署設備

擴展模塊上需要有單獨的電源輸入

提供網絡控制，能夠?yàn)榱斯?jié)約電能或提高安全性而開啟/關閉設備

1783 SFP 光纖上行鏈路收發器

包括 100 Mbps 和 1 G 收發器

軟件功能

可提供增強的網絡性能、簡單管理以及與企業網絡安全集成的主要軟件特征包括：

帶干線的虛擬 LAN (VLAN)

服務質量 (QoS)

STP/RSTP

REP（靈活的以太網協議）

MAC ID 端口安全性

SNMP 支持

每個端口的 DHCP

IEEE 802.1x 安全性

CIP SYNC (IEEE 1588)

智能端口

文檔：

Stratix 8000、8300 交換機產品簡介（ENET-PP002）

https://literature.rockwellautomation.com/idc/groups/literature/documents/pp/enet-pp002_-en-p.pdf

Stratix 以太網設備規范技術數據（1783-TD001）

https://literature.rockwellautomation.com/idc/groups/literature/documents/td/1783-td001_-en-p.pdf

針對工廠范圍 EtherNet/IP 部署的十大建議白皮書（ENET-WP022）

https://literature.rockwellautomation.com/idc/groups/literature/documents/wp/enet-wp022_-en-e.pdf

EtherNet/IP 工業協議白皮書（ENET-WP001）

https://literature.rockwellautomation.com/idc/groups/literature/documents/wp/enet-wp001_-en-p.pdf

Stratix 交換機參考指南（ENET-QR001）

https://literature.rockwellautomation.com/idc/groups/literature/documents/qr/enet-qr001_-en-e.pdf

Stratix 8000、8300 交換機用戶手冊（1783-UM007）

https://literature.rockwellautomation.com/idc/groups/literature/documents/um/1783-um007_-en-p.pdf

https://literature.rockwellautomation.com/idc/groups/literature/documents/um/1783-um007_-zh-p.pdf

以太網設計考慮因素參考手冊（ENET-RM002）

https://literature.rockwellautomation.com/idc/groups/literature/documents/rm/enet-rm002_-en-p.pdf
